TIME LINE#

Виджет Time Line отображает интервалы времени в виде горизонтальной временной шкалы. Его удобно использовать, когда нужно показать длительность выполнения Работ, этапов процесса или действий пользователя в форме.

Например, с помощью Time Line можно отобразить, когда началась и завершилась каждая Работа, сколько времени заняли отдельные этапы обработки заявки или как распределялись действия по времени.

Начало настройки виджета#

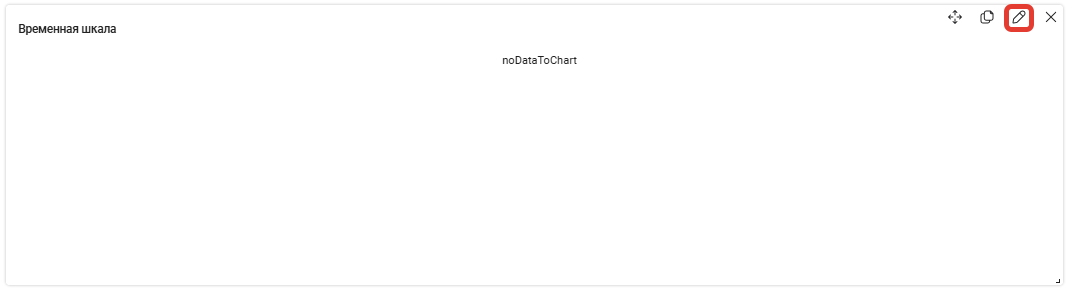

Для настройки виджета нажмите на значок редактирования .

Откроется всплывающее окно "Настройки виджета":

Заполните нужные поля для настройки виджета.

Общие поля#

Дополнительные поля, доступные для настройки только в Режиме конструктора#

Объединение таблиц#

Объединение таблиц необходимо для того, чтобы извлечь данные из нескольких связанных таблиц и сформировать более полные и информативные результаты.

Для сравнения двух таблиц, для последующего объединения, используются следующие операторы:

Если требуется объединить только 2 таблицы, то необходимо заполнить поля:

1. “Столбец” из всплывающего списка;
2. “Оператор” из всплывающего списка;
3. “Столбец 2” из всплывающего списка;

Например,

Если требуется объединить больше двух таблиц, то необходимо нажать кнопку , после чего заполнить нужные поля.

Если требуется удалить объединение таблиц, то необходимо нажать кнопку .

Фильтры#

Фильтры позволяют задавать условия для выбираемых данных с помощью операторов сравнения и логических операторов.

Для того, чтобы задать одно условие, необходимо заполнить поля:

1. “Столбец” из всплывающего списка;
2. “Оператор” из всплывающего списка;
3. “Значение” вручную с клавиатуры;

Например,

Если требуется скомбинировать несколько условий в одно целое, например, ((robots.is_deleted = 0) AND (robots.id > 13)), то необходимо использовать логические операторы. Для этого необходимо выбрать нужный оператор, кликнув на иконку , чтобы поменять её на OR, или , чтобы поменять её на AND. Далее нажать кнопку , после чего заполнить нужные поля:

Если требуется задать сложное условие для Фильтра, включающее в себя несколько скобок, то необходимо нажать кнопку , после чего заполнить нужные поля.

Если требуется удалить условие, то необходимо нажать кнопку .

Ряды виджета#

Ряды виджета используются для указания колонок данных, которые необходимо извлечь из базы данных. Они определяют, какие данные будут возвращены в результатах запроса.

Для того, чтобы настроить Ряды виджета, необходимо заполнить поля:

1. “Столбец” из всплывающего списка;
2. “Оператор” из всплывающего списка;
3. “Название ряда” вручную с клавиатуры;

Например,

Если требуется вывести дополнительные данные на легенду, то следует нажать кнопку .

Группировка по#

Поле для настройки процесса объединения строк данных с одинаковыми значениями в определенном столбце (или столбцах) в единый набор, что позволяет выполнять агрегатные операции над этими группами. Для объединения строк данных, необходимо заполнить поле столбец из выпадающего списка;

Сортировка#

Поля для настройки процесса упорядочивания данных в результирующем наборе в определенном порядке в зависимости от значений в одном или нескольких столбцах. Для сортировки по возрастанию, требуется внести в поле “Сортировка по” значение “ASC”. Для сортировки по убыванию, значение “DESC”. Далее необходимо заполнить поле “Столбец” из выпадающего списка;

Количество строк#

Поле заполняется вручную с клавиатуры или с помощью счетчика . Данное поле позволяет ограничить количество записей, которые возвращаются в результате запроса для построения Дашборда.

Тестирование#

Для того чтобы удостовериться, что запрос настроен верно, необходимо нажать на кнопку , после чего появится таблица с данными, по которым будет построен Дашборд Line Chart.

Для вывода Дашборда на панель, следует нажать кнопку “ОК”.

Для удаления всех заполненных данных, следует нажать кнопку “Отмена”.

Формат данных для Time Line#

Для корректного построения виджета запрос должен вернуть три колонки:

Если значение FinishTime не заполнено, виджет отобразит короткий интервал длительностью 60 секунд от значения StartTime.

Режим конструктора (пример)#

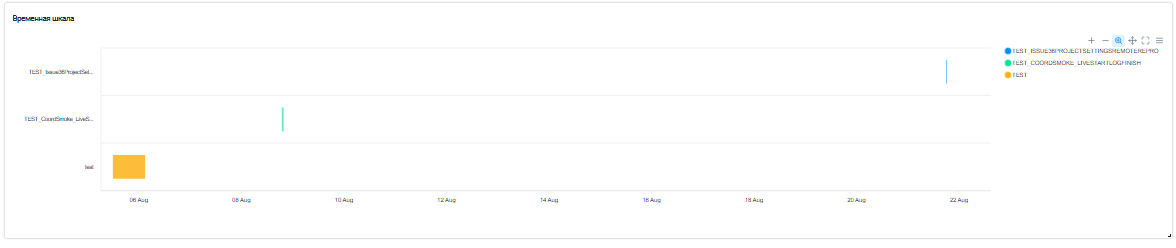

Пример показывает последние Работы, у которых указано время запуска. Каждая Работа отображается на шкале как отдельный временной интервал от начала до завершения.

Необходимо заполнить поля:

Таблицы *

jobs

process_versions

processes

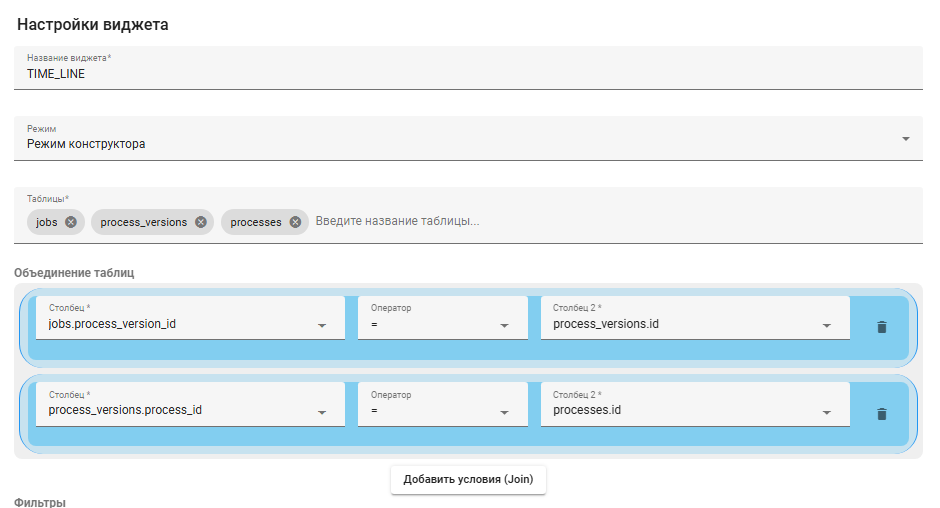

Объединение таблиц

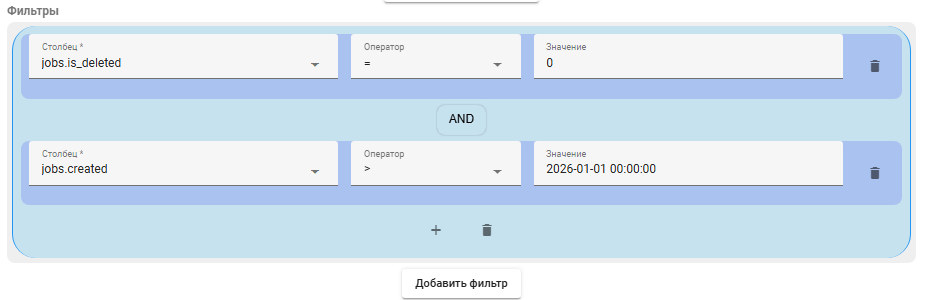

Фильтры

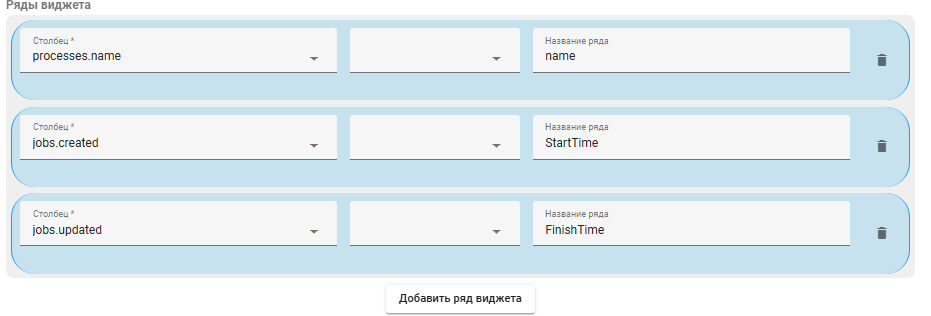

Ряды виджета

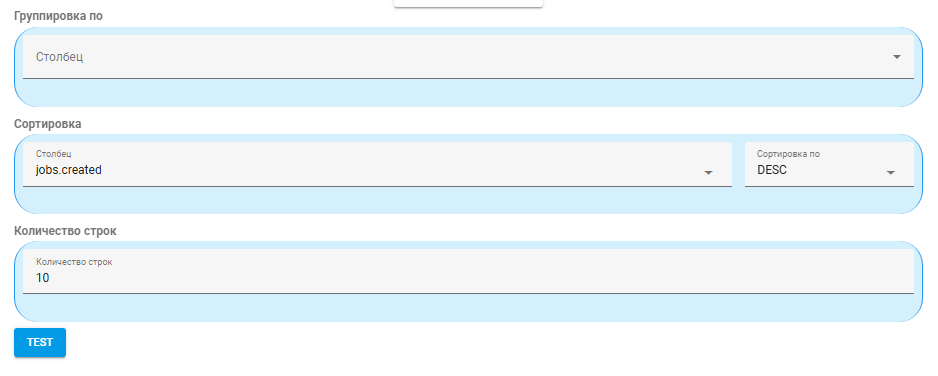

Сортировка по

Количество строк

10

Расширенный режим (пример)#

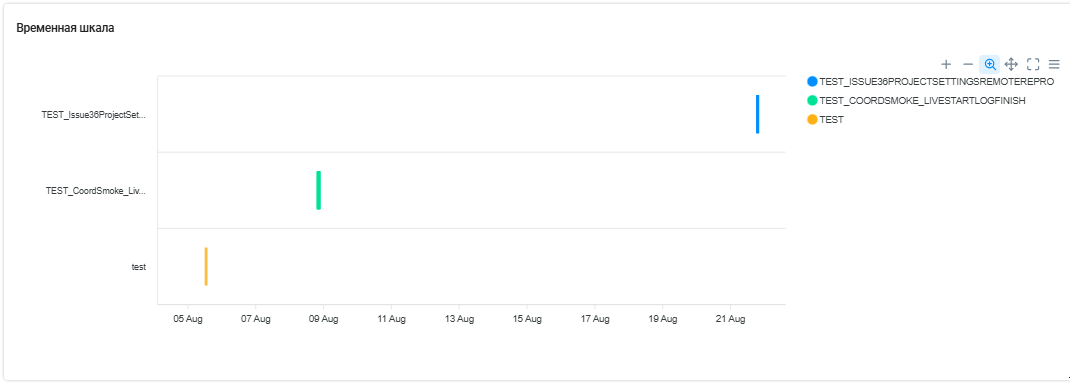

Пример показывает последние Работы, у которых указано время запуска. Каждая Работа отображается на шкале как отдельный временной интервал от начала до завершения.

В поле SQL укажите запрос:

SELECT
    COALESCE(processes.name, CONCAT('Работа ', jobs.id)) AS name,
    COALESCE(jobs.started, jobs.created) AS StartTime,
    DATE_ADD(COALESCE(jobs.started, jobs.created), INTERVAL 2 HOUR) AS FinishTime
FROM jobs
LEFT JOIN process_versions ON jobs.process_version_id = process_versions.id
LEFT JOIN processes ON process_versions.process_id = processes.id
WHERE
    jobs.is_deleted = 0
    AND COALESCE(jobs.started, jobs.created) IS NOT NULL
ORDER BY COALESCE(jobs.started, jobs.created) DESC
LIMIT 10

Для вывода виджета на панель нажмите на кнопку "OK".
