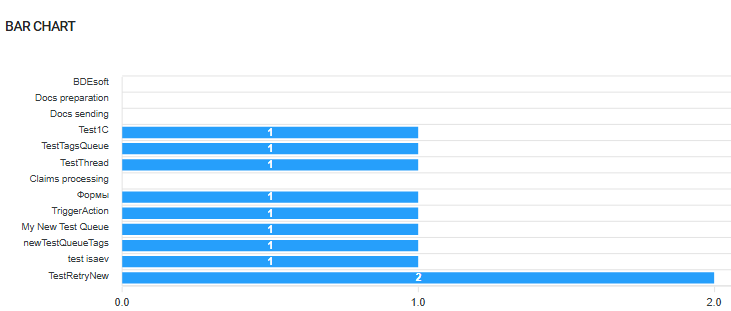

# BAR CHART
Виджет Bar Chart отображает столбчатые графики. Они представляют числовые данные в виде вертикальных или горизонтальных столбцов, что упрощает сравнение различных категорий данных.
## Начало настройки виджета
Для настройки виджета нажмите на значок редактирования .
Откроется всплывающее окно “Настройки виджета”:
Заполните нужные поля для настройки виджета.
## **Общие поля**
* **“Название виджета \*”** – текстовое поле, заполняется вручную с клавиатуры;
* **“Режим”** – всплывающий список, в котором нужно выбрать режим создания запроса для виджета:
| **Название** | **Описание** |
| ------------------------------------------ | ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| [Режим конструктора](#rezhim-konstruktora) | Позволяет собрать запрос из отдельных блоков. В каждом блоке (Объединение таблиц, Фильтры, Ряды виджета, Группировка по, Сортировка, Количество строк) есть возможность настроить нужные команды для работы с данными, арифметические и логические команды, операторы сравнения. |
| [Расширенный режим](#rasshirennyi-rezhim) |
Позволяет ввести запрос вручную в поле SQL:
|
* **“Таблицы”** – всплывающий список со всеми доступными таблицами базы данных.
## **Дополнительные поля, доступные для настройки только в Режиме конструктора**

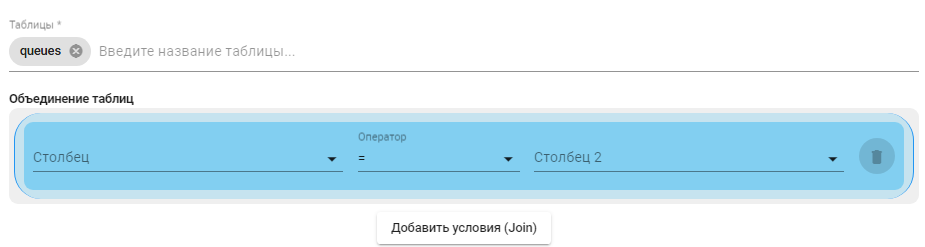

### **Объединение таблиц**
Объединение таблиц необходимо для того, чтобы извлечь данные из нескольких связанных таблиц и сформировать более полные и информативные результаты.
Для сравнения двух таблиц, для последующего объединения, используются следующие операторы:
| **Название** | **Описание** |
| ------------ | --------------------------------------------------------------------------------------------------------------------- |
| = | Вернет строки из двух таблиц, где значения в указанных столбцах равны. |
| != | Вернет строки из двух таблиц, где значения в указанных столбцах не равны. |
| > | Вернет строки, где значение в указанном столбце из первой таблицы больше значения в указанном столбце второй таблицы. |
| < | Вернет строки, где значение в указанном столбце из первой таблицы меньше значения в указанном столбце второй таблицы. |
Если требуется объединить только 2 таблицы, то необходимо заполнить поля:
1. **“Столбец”** из всплывающего списка;
2. **“Оператор”** из всплывающего списка;
3. **“Столбец 2”** из всплывающего списка;
Например,
Если требуется объединить больше двух таблиц, то необходимо нажать кнопку , после чего заполнить нужные поля.
Если требуется удалить объединение таблиц, то необходимо нажать кнопку .
### **Фильтры**
Фильтры позволяют задавать условия для выбираемых данных с помощью операторов сравнения и логических операторов.
Для того, чтобы задать одно условие, необходимо заполнить поля:
1. **“Столбец”** из всплывающего списка;
2. **“Оператор”** из всплывающего списка;
3. **“Значение”** вручную с клавиатуры;
Например,
Если требуется скомбинировать несколько условий в одно целое, например, ((robots.is\_deleted = 0) AND (robots.id > 13)), то необходимо использовать логические операторы. Для этого необходимо выбрать нужный оператор, кликнув на иконку , чтобы поменять её на OR, или , чтобы поменять её на AND. Далее нажать кнопку , после чего заполнить нужные поля:
Если требуется задать сложное условие для Фильтра, включающее в себя несколько скобок, то необходимо нажать кнопку , после чего заполнить нужные поля.
Если требуется удалить условие, то необходимо нажать кнопку .
### **Ряды виджета**
Ряды виджета используются для указания колонок данных, которые необходимо извлечь из базы данных. Они определяют, какие данные будут возвращены в результатах запроса.
Для того, чтобы настроить Ряды виджета, необходимо заполнить поля:
1. **“Столбец”** из всплывающего списка;
2. **“Оператор”** из всплывающего списка;
3. **“Название ряда”** вручную с клавиатуры;
Например,
Если требуется вывести дополнительные данные на легенду, то следует нажать кнопку .
### **Группировка по**
Поле для настройки процесса объединения строк данных с одинаковыми значениями в определенном столбце (или столбцах) в единый набор, что позволяет выполнять агрегатные операции над этими группами. Для объединения строк данных, необходимо заполнить поле столбец из выпадающего списка;
### **Сортировка**
Поля для настройки процесса упорядочивания данных в результирующем наборе в определенном порядке в зависимости от значений в одном или нескольких столбцах. Для сортировки по возрастанию, требуется внести в поле “Сортировка по” значение “ASC”. Для сортировки по убыванию, значение “DESC”. Далее необходимо заполнить поле “Столбец” из выпадающего списка;

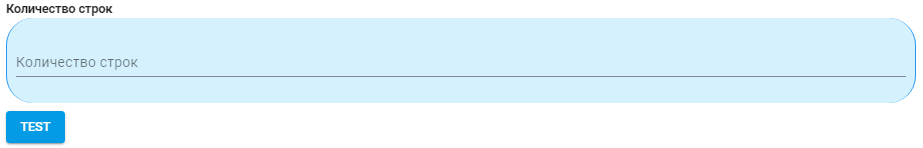

### **Количество строк**
Поле заполняется вручную с клавиатуры или с помощью счетчика . Данное поле позволяет ограничить количество записей, которые возвращаются в результате запроса для построения Дашборда.
## Тестирование
Для того чтобы удостовериться, что запрос настроен верно, необходимо нажать на кнопку , после чего появится таблица с данными, по которым будет построен Дашборд Bar Chart.
Для вывода Дашборда на панель, следует нажать кнопку “ОК”.
Для удаления всех заполненных данных, следует нажать кнопку “Отмена”.
Пример:
Для вывода суммы максимального количества повторов Очередей, обновленных после 2023-03-23 в 11:27:52 на Дашборд Bar Chart, необходимо внести в соответствующие поля в окне "Настройки виджета" данные:
## Режим конструктора (пример)
Необходимо заполнить поля:
**Таблицы \***
*queues*

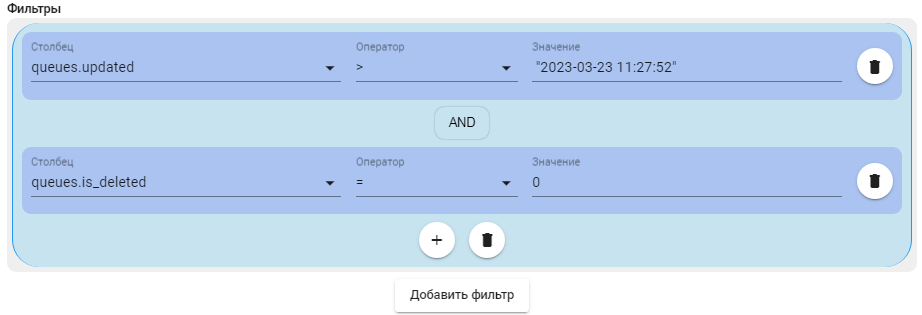

**Фильтры**
| **Столбец** | | |
| -------------------- | --- | --------------------- |
| *queues.updated* | > | "2023-03-23 11:27:52" |
| | AND | |
| *queues.is\_deleted* | = | 0 |

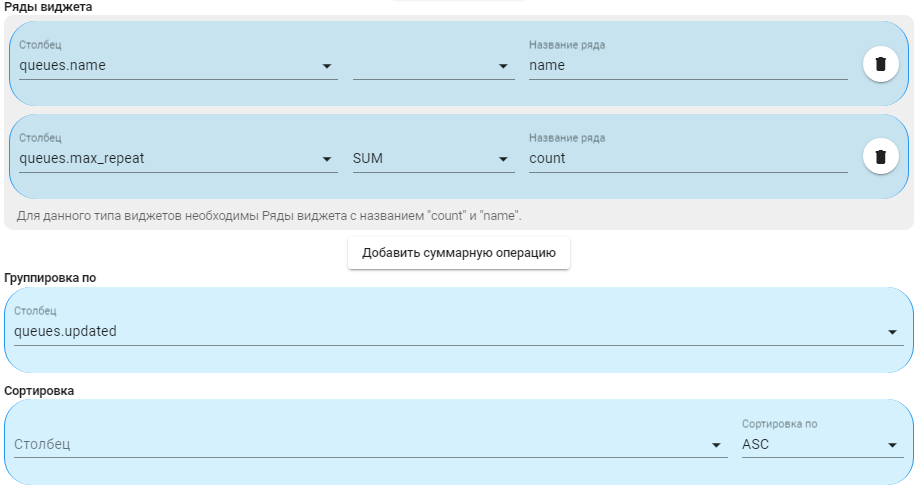

**Ряды виджета**
| **Столбец** | | **Название ряда** |
| -------------------- | ----- | ----------------- |
| *gueues.name* | | name |
| *queues.max\_repeat* | *SUM* | *count* |
**Группировка по**
*queues.updated*
## Расширенный режим (пример)
Необходимо заполнить поле:
**SQL**
```sql
SELECT
queues.name AS name,
SUM(queues.max_repeat) AS count
FROM
queues
WHERE
queues.updated > "2023-03-23 11:27:52" AND queues.is_deleted = 0
GROUP BY
queues.updated
```
