Граф#

Граф показывает последовательность действий Процесса.

Права доступа#

Права Роли настраиваются на экране Роли. Для изменения прав необходимо открыть нужную запись. Во всплывающем окне "Роль", на вкладке "Доступ", объекты расположены строками, а разрешенные операции выбираются чекбоксами.

Для кнопки "Показать граф" в строке "Дашборды" необходимы следующие чекбоксы:

  • "Создание" — разрешает создать дашборд с графом выбранного Процесса;
  • "Чтение" — разрешает открыть и просмотреть этот дашборд.

Для изменения настроек графа требуется также чекбокс "Обновление" в строке "Дашборды". Для выбора Проекта и Процесса требуется "Чтение" в строках "Проекты" и "Процессы" той же вкладки.

Пример: в строке "Дашборды" установлены чекбоксы "Создание", "Чтение" и "Обновление". В строках "Проекты" и "Процессы" установлено только "Чтение".

Всплывающее окно "Роль", вкладка "Доступ": чекбоксы прав для объекта "Дашборды".

Всплывающее окно "Роль", вкладка "Доступ": чекбоксы прав для объекта "Дашборды".

Общее устройство графа#

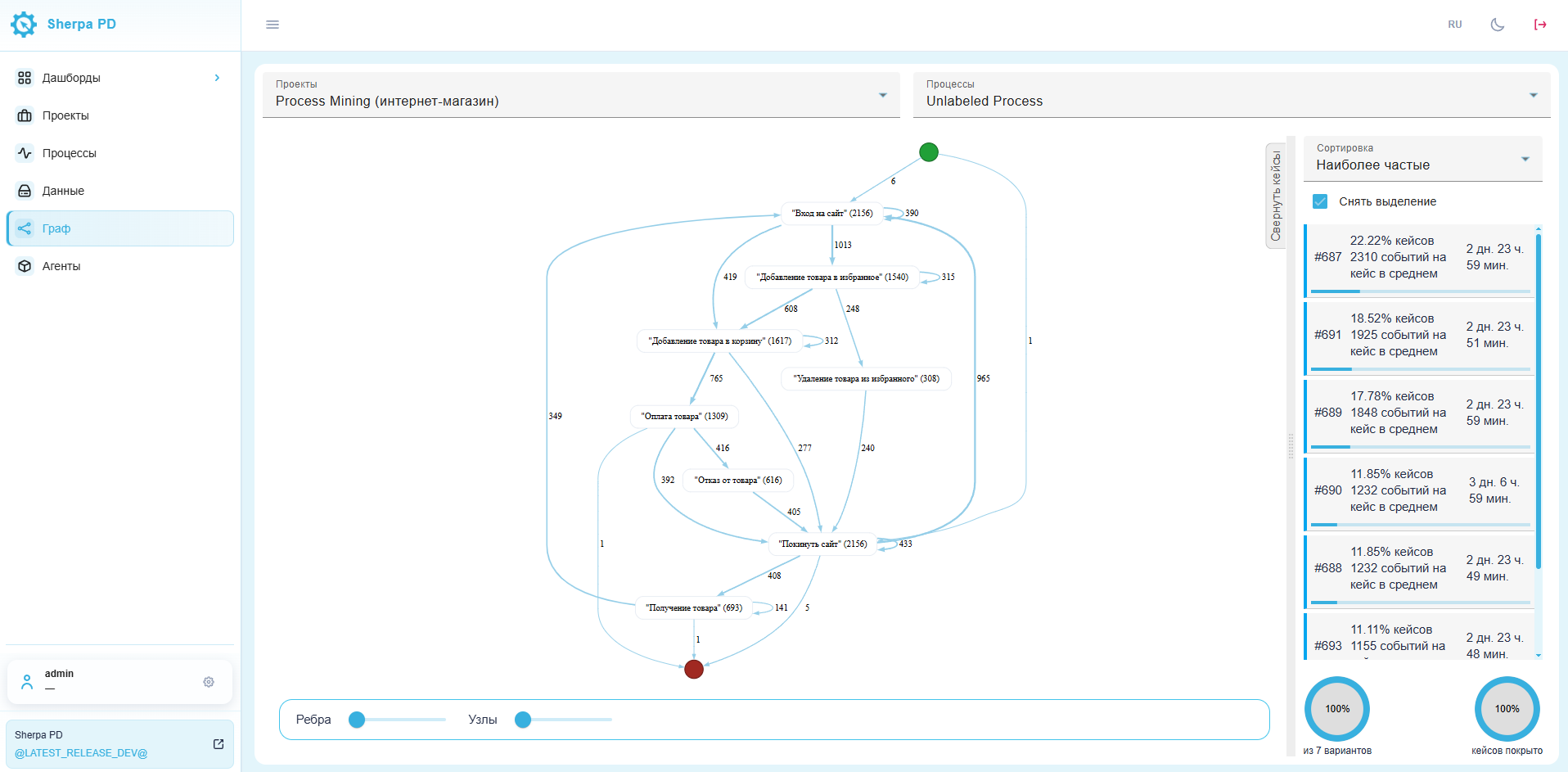

Граф находится в виджете "Граф процесса" на дашборде. Его элементы показывают последовательность записанных действий Пользователя:

  • узлы — действия или приложения, в зависимости от выбранного источника названий;
  • стрелки — переходы между узлами;
  • числа у узлов и стрелок — число повторений в обычном графе. Показатели для сравнения Процессов описаны в подразделе "Настройки виджета";
  • блоки "НАЧАЛО" и "КОНЕЦ" — границы маршрута.

Пример: на графе Процесса "Обработка заявок" выбран кейс #6126. Маршрут проходит от приема до закрытия заявки через проверку данных и отправку ответа.

Дашборд, виджет "Граф процесса": узлы, переходы и границы маршрута.

Дашборд, виджет "Граф процесса": узлы, переходы и границы маршрута.

1. Построение графа#

Для построения схемы необходимо открыть экран Процессы, выбрать Проект и отметить один Процесс. Затем нажать на кнопку "Показать граф" над таблицей. Откроется дашборд с графом выбранного Процесса. Если данные еще загружаются, необходимо дождаться появления узлов и списка кейсов.

Пример: в Проекте "Обработка заявок" выбран одноименный Процесс. Кнопка "Показать граф" открывает его маршрут от приема до закрытия заявки.

Экран Процессы: выбор Процесса для построения графа.

Экран Процессы: выбор Процесса для построения графа.

Для открытия сохраненного дашборда необходимо развернуть раздел Дашборды в левом меню и нажать на название нужной панели. Учебный граф доступен на панели "Граф обработки заявок".

Левое меню Дашборды: выбранная панель "Граф обработки заявок" и виджет "Граф процесса".

Левое меню Дашборды: выбранная панель "Граф обработки заявок" и виджет "Граф процесса".

Для создания панели из шаблона необходимо открыть экран Процессы, выбрать Проект и одну строку Процесса, затем нажать на кнопку "Создать дашборд" над таблицей.

Экран Процессы: выбранный Процесс и кнопка "Создать дашборд".

Экран Процессы: выбранный Процесс и кнопка "Создать дашборд".

Во всплывающем окне "Создать дашборд", в поле "Выберите шаблон", выбрать "Базовый дашборд (пример)" и нажать на кнопку "OK".

Всплывающее окно "Создать дашборд": выбор шаблона для Процесса.

Всплывающее окно "Создать дашборд": выбор шаблона для Процесса.

Созданная панель появляется в разделе Дашборды левого меню. На ней фильтр "Процесс" задает данные виджета "Граф процесса". В учебной панели "Сравнение маршрутов" фильтры "Процесс" и "Эталонный процесс" расположены на панели фильтров. Подробное заполнение окон приведено в статье "Дашборды".

2. Выбор источника названий узлов#

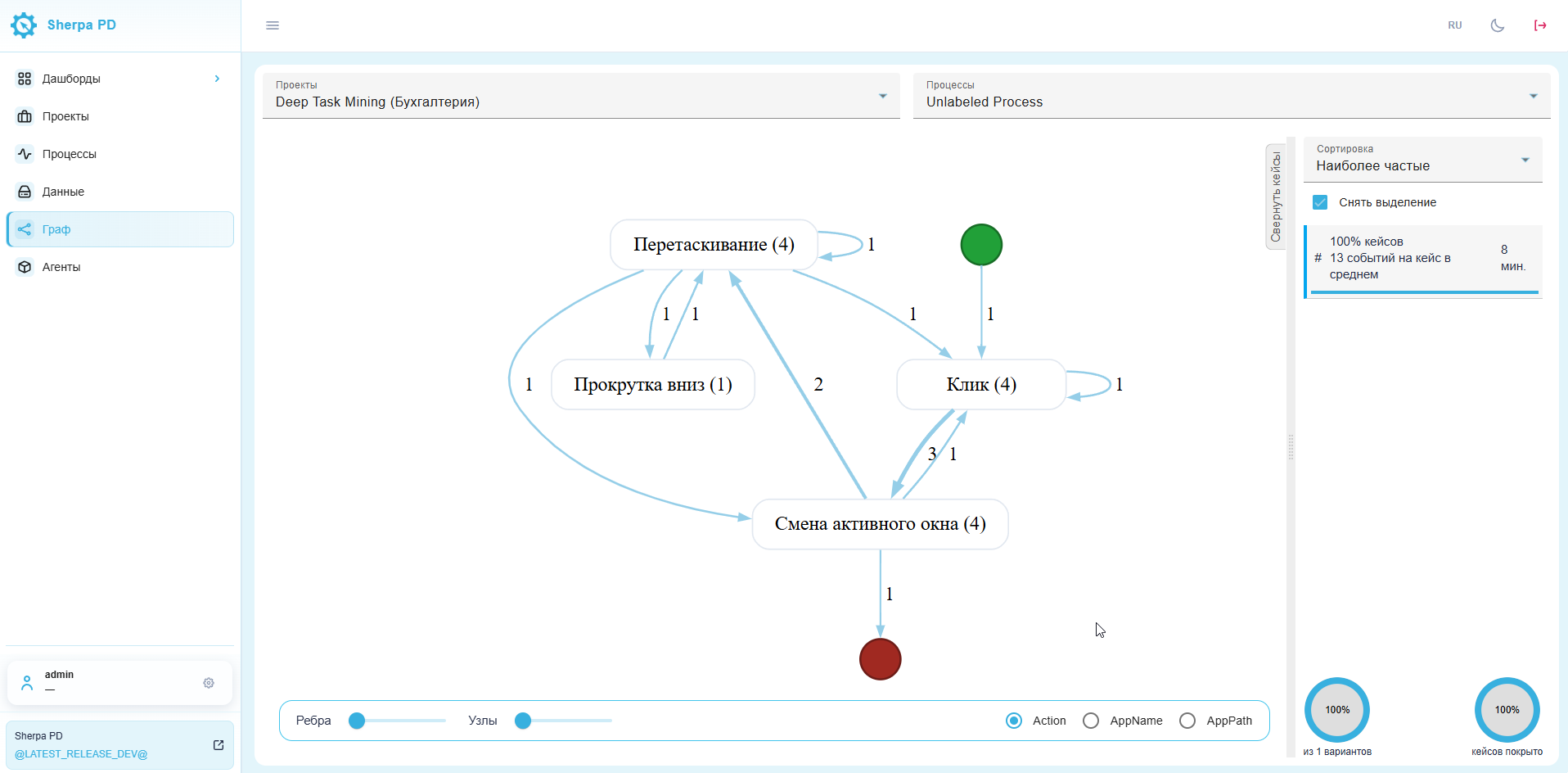

В нижней части виджета "Граф процесса" расположены три флага выбора названий узлов. Они доступны для Проектов анализа операций и глубинной аналитики операций:

  • "Action" — записанные действия Пользователя;
  • "AppName" — названия приложений, в которых выполнялись эти действия;
  • "AppPath" — пути к исполняемым файлам этих приложений.

При выборе другого флага граф строится заново.

Пример: в группе из трех флагов выбран "Action" для отображения записанных действий.

Дашборд, виджет "Граф процесса": группа флагов "Action", "AppName" и "AppPath".

Дашборд, виджет "Граф процесса": группа флагов "Action", "AppName" и "AppPath".

Флаг "Action"#

Флаг "Action" показывает записанные действия Пользователя в узлах графа. Названия берутся из журнала событий выбранного Процесса.

Пример: установлен флаг "Action" и выбран кейс #6128. На графе показаны записанные действия обработки заявки.

Дашборд, виджет "Граф процесса": флаг "Action".

Дашборд, виджет "Граф процесса": флаг "Action".

Флаг "AppName"#

Флаг "AppName" показывает приложения, в которых Пользователь выполнял записанные действия. Вместо названий действий в узлах графа отображаются названия этих приложений.

Пример: в Процессе "Обработка заявок в приложениях" данные проверяются в Requests.exe, а ответ отправляется через Mail.exe. При установленном флаге "AppName" на графе показаны переходы между этими приложениями.

Дашборд, виджет "Граф процесса": флаг "AppName".

Дашборд, виджет "Граф процесса": флаг "AppName".

Флаг "AppPath"#

Флаг "AppPath" показывает пути к исполняемым файлам приложений, в которых выполнялись записанные действия Пользователя. Это помогает различать программы с одинаковыми именами, запущенные из разных папок.

Пример: для Процесса "Обработка заявок в приложениях" установлен флаг "AppPath". Узлы содержат пути C:\Apps\Requests\Requests.exe и C:\Apps\Mail\Mail.exe.

Дашборд, виджет "Граф процесса": флаг "AppPath".

Дашборд, виджет "Граф процесса": флаг "AppPath".

3. Фильтр по сотруднику#

Для настройки отбора по Сотруднику необходимо открыть экран Настройка дашбордов из левого меню. Затем в строке панели "Граф обработки заявок" нажать на кнопку "Дизайнер виджетов" Дизайнер виджетов.

Экран Настройка дашбордов: кнопка "Дизайнер виджетов" в строке панели графа.

Экран Настройка дашбордов: кнопка "Дизайнер виджетов" в строке панели графа.

Для открытия окна настройки графа в конструкторе необходимо нажать на кнопку редактирования Кнопка редактирования у виджета "Граф процесса".

Конструктор дашборда: переход к настройкам виджета "Граф процесса".

Конструктор дашборда: переход к настройкам виджета "Граф процесса".

Для отбора событий одного Сотрудника в блоке "Сотрудник" необходимо заполнить поле "ID сотрудника (необязательно)" идентификатором нужной записи Проекта. Переключатель "Использовать фильтр-переменную" заменяет ввод ID выбором фильтра дашборда. Сотрудники и их учетные имена настраиваются в Проекте.

4. Фильтрация графа#

В обычном графе ползунки в нижней панели виджета задают минимальные значения для отображения элементов:

  • ползунок "Узлы" Ползунок Узлы — скрывает действия, число повторений которых меньше установленного значения;
  • ползунок "Ребра" Ползунок Ребра — скрывает переходы, число повторений которых меньше установленного значения.

При сравнении двух Процессов пороги относятся к показателю из поля "Показатель" во всплывающем окне "Настройки виджета". Доступные значения и открытие окна приведены в подразделе "Настройки виджета".

Для сокращения схемы ползунок сдвигается вправо. Для возврата скрытых элементов — влево. Эти настройки меняют вид схемы, сами события остаются в журнале.

Если фильтры скрыли начало или конец маршрута, появляется подсказка об уменьшении значений. Сначала необходимо вернуть ползунки в исходное положение, затем постепенно усилить фильтрацию.

Пример: для схемы с показателем "Количество переходов" ползунок "Узлы" сдвинут вправо. Редкое действие "Уточнение данных" скрыто, основные действия остаются видны.

Дашборд, виджет "Граф процесса": фильтрация узлов.

Дашборд, виджет "Граф процесса": фильтрация узлов.

5. Работа с кейсами#

Панель справа от графа содержит кейсы выбранного Процесса. Для каждой строки показаны следующие показатели:

  • номер;
  • доля в выбранных данных;
  • среднее число событий;
  • длительность.

В списке "Сортировка" доступны следующие значения:

  • "Наиболее частые" — сначала показывает кейсы, которые встречаются чаще;
  • "Наименее частые" — сначала показывает редкие кейсы;
  • "Самые долгие" — сначала показывает кейсы с большей длительностью;
  • "Самые быстрые" — сначала показывает кейсы с меньшей длительностью.

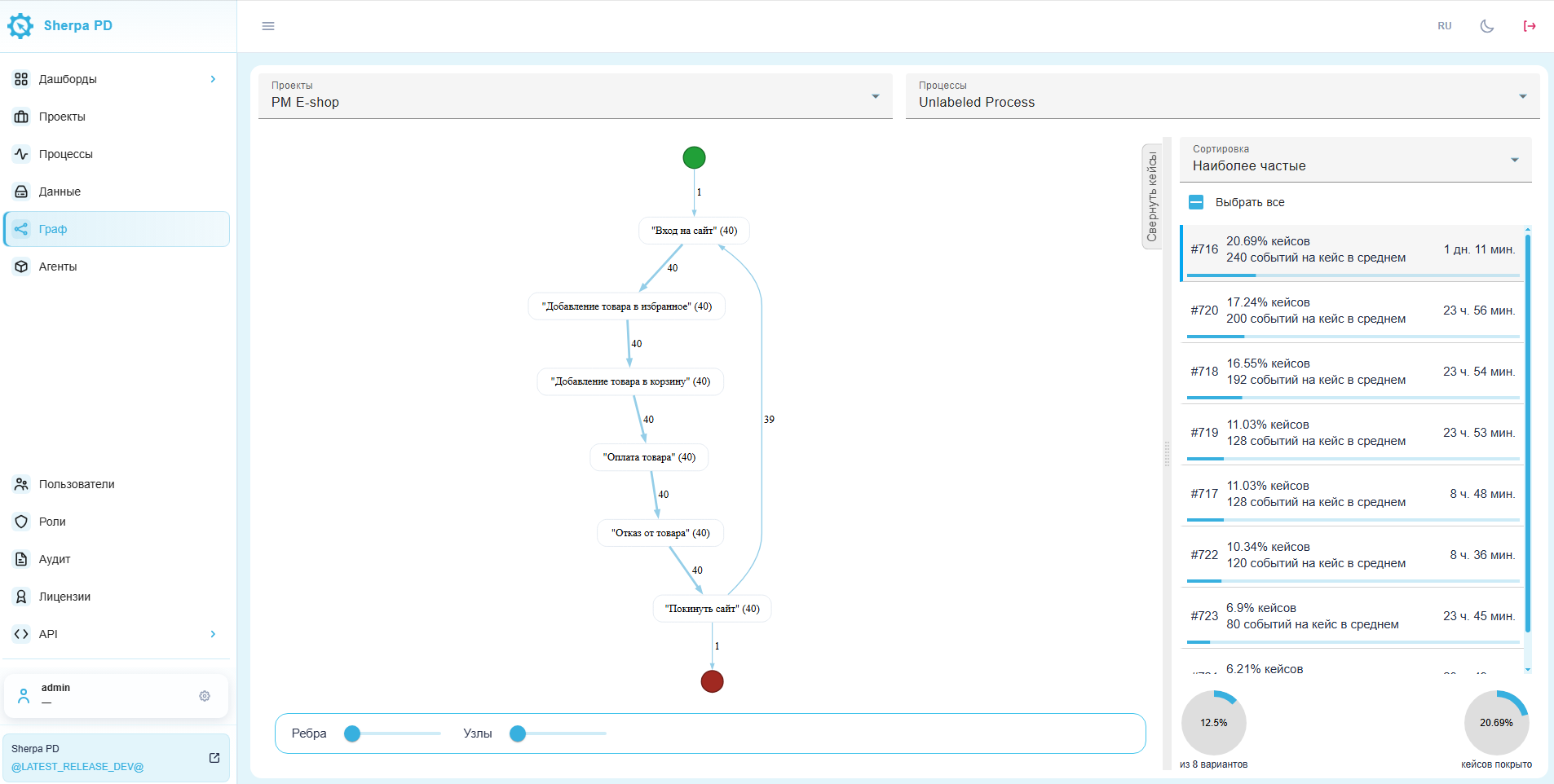

Нажатие на строку оставляет на графе один выбранный маршрут. Для выбора нескольких строк необходимо удерживать Ctrl при нажатии. Чекбокс "Выбрать все" включает весь список, "Снять выделение" отменяет выбор. Кнопка "Свернуть кейсы" освобождает место для схемы, повторное нажатие возвращает панель.

Пример: с удержанием Ctrl к кейсу #6127 добавлен кейс #6126. Граф показывает оба маршрута.

Дашборд, виджет "Граф процесса": несколько выбранных кейсов.

Дашборд, виджет "Граф процесса": несколько выбранных кейсов.

6. Эталонный кейс#

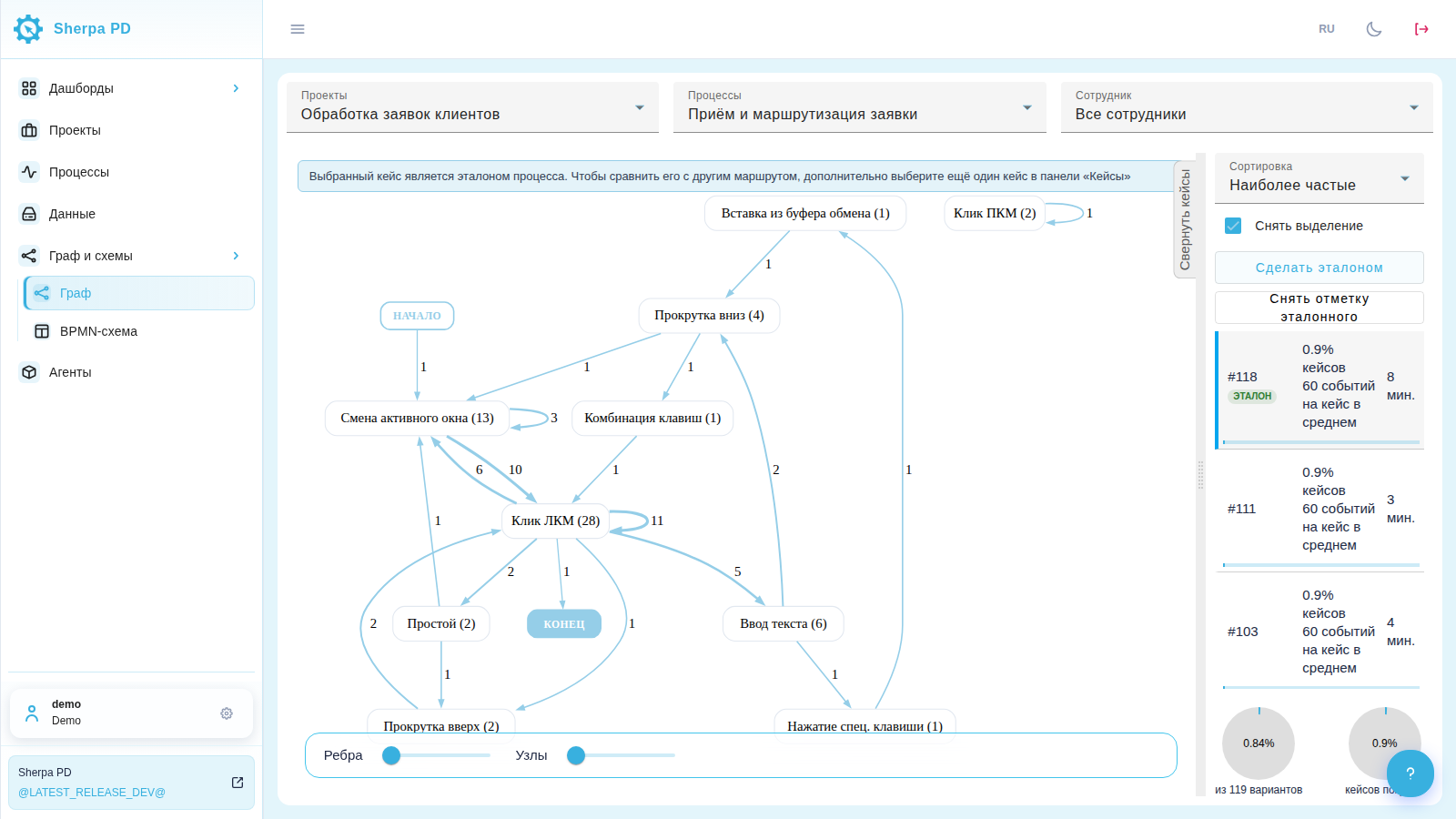

В текущем виджете "Граф процесса" назначение эталонного кейса недоступно. Выбор строки в панели кейсов показывает маршрут, но не назначает его эталоном. Для сравнения используется другой Процесс. Порядок выбора описан в подразделе "7. Сравнение с эталонным процессом".

7. Сравнение с эталонным процессом#

Для сравнения необходимо развернуть раздел Дашборды в левом меню и открыть панель "Сравнение маршрутов", созданную из шаблона "Базовый дашборд (пример)". Порядок создания панели приведен в подразделе "1. Построение графа".

На панели фильтров используются два элемента:

  • "Процесс" — выбирает фактический Процесс;
  • "Эталонный процесс" — выбирает другой Процесс того же Проекта для сравнения.

Пустой фильтр "Эталонный процесс" отключает сравнение.

После выбора эталона над схемой отображается легенда:

  • "Совпадение" — синяя сплошная линия, переход есть в обоих Процессах;
  • "Только фактический процесс" — красная пунктирная линия, переход есть только в фактическом Процессе;
  • "Только эталонный процесс" — зеленая сплошная линия, переход есть только в эталонном Процессе.

Цвет и начертание стрелок соответствуют легенде. Один Процесс нельзя сравнивать с самим собой. Если схема не построена, необходимо проверить выбранные Процессы и сообщение над графом.

8. Подробности узлов и переходов#

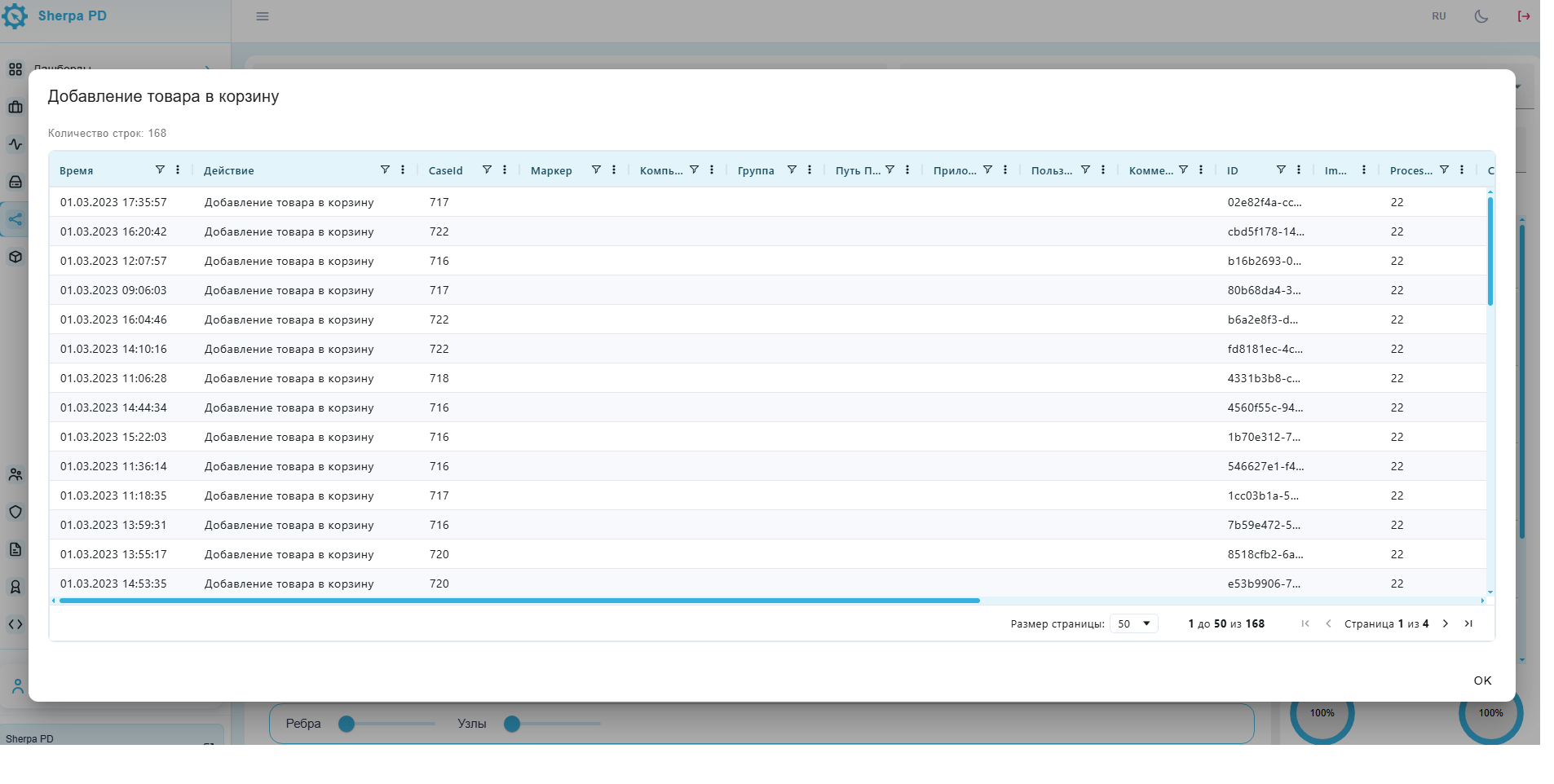

Для просмотра исходных событий необходимо нажать на узел действия или стрелку перехода. Откроется всплывающее окно с названием выбранного действия или перехода и таблицей событий. Блоки "НАЧАЛО" и "КОНЕЦ" такую таблицу не открывают.

Если в строке события, в колонке "ImageGUID", отображается круглая отметка, нажатие на эту ячейку открывает изображение события.

В таблице показаны следующие данные:

  • время события;
  • номер кейса;
  • компьютер;
  • приложение.

Пример: нажатие на узел "Проверка данных" открыло три события этого действия. В таблице показаны исходные записи этого действия.

Всплывающее окно "Проверка данных": события выбранного узла графа.

Всплывающее окно "Проверка данных": события выбранного узла графа.

9. BPMN-схема#

BPMN-схема показывает последовательность работы в нотации BPMN. Для перехода необходимо открыть экран Процессы, выбрать Проект и отметить нужный Процесс. Кнопка "Показать BPMN-схему" над таблицей открывает дашборд с виджетом "BPMN-схема". Уже созданная панель доступна по своему названию в разделе Дашборды левого меню.

Пример: на экране Процессы в Проекте "Обработка заявок" отмечен одноименный Процесс. Для просмотра его схемы используется кнопка "Показать BPMN-схему".

Экран Процессы: кнопка "Показать BPMN-схему".

Экран Процессы: кнопка "Показать BPMN-схему".

После открытия схемы в панели кейсов выбран #6126. Панель свернута, масштаб уменьшен колесом мыши, чтобы показать маршрут от начала до конца. Подробнее о работе со схемой — в статье "BPMN-схема".

Дашборд, виджет "BPMN-схема": последовательность обработки заявок.

Дашборд, виджет "BPMN-схема": последовательность обработки заявок.

Настройки виджета#

В конструкторе дашборда необходимо нажать на кнопку редактирования Кнопка редактирования виджета у виджета. Во всплывающем окне "Настройки виджета" задаются содержимое схемы и привязка к Процессу. При открытии графа с экрана Процессы привязка заполняется автоматически.

Обязательные элементы:

  • поле "Название виджета" — задает название;
  • поле "Тип" — для графа выбирается "Граф процесса";
  • блок "Процесс" — определяет Процесс по полю "ID процесса" или по выбранному фильтру-переменной.

Дополнительные элементы:

  • поле "Параметр источника" — задает исходное представление Action, AppName или AppPath;
  • поле "Показатель" — определяет значения у узлов и стрелок;
  • переключатель "Показывать панель кейсов" — включает список справа от схемы;
  • блок "Проект" — задает Проект по полю "ID проекта" или через фильтр-переменную. Если он не указан, определяется по Процессу;
  • блок "Эталонный процесс" — задает Процесс для сравнения по полю "ID эталонного процесса" или через фильтр-переменную;
  • блок "Сотрудник" — настройка отбора событий по учетным именам выбранного Сотрудника Проекта. Для этого используется поле "ID сотрудника (необязательно)" или фильтр-переменная. Сотрудники и их учетные имена настраиваются в Проекте.

В поле "Показатель" доступны следующие значения:

  • "Количество переходов" — показывает число повторений действий и переходов для сравнения частоты;
  • "Количество кейсов" — используется для сравнения количества кейсов, в которых встречаются действия и переходы;
  • "Среднее время перехода" — показывает среднее время перехода к действию или между действиями для поиска задержек;
  • "Медианное время" — показывает медианное время перехода, чтобы отдельные очень долгие переходы меньше влияли на оценку;
  • "Среднее, минимальное и максимальное время" — показывает среднее, минимальное и максимальное время перехода для оценки разброса длительности.

В каждом блоке переключатель "Использовать фильтр-переменную" заменяет ввод ID выбором существующего фильтра дашборда. Кнопка "Сохранить" применяет настройки виджета. Кнопка "Отмена" закрывает окно без сохранения.

Пример: для сравнения Процессов "Обработка заявок" и "Эталон обработки заявок" в поле "Название виджета" указано "Граф обработки заявок", в поле "Тип" — "Граф процесса", в поле "Параметр источника" — Action, в поле "Показатель" — "Количество переходов". Панель кейсов включена. В поле "ID проекта" указано 24, в поле "ID процесса" — 41, в поле "ID эталонного процесса" — 42. Поле "ID сотрудника (необязательно)" пустое. Переключатели "Использовать фильтр-переменную" выключены.

Всплывающее окно "Настройки виджета": параметры графа и сравнения.

Всплывающее окно "Настройки виджета": параметры графа и сравнения.
