BPMN-схема#

Раздел BPMN-схема (меню Граф и схемы) строит BPMN-схему процесса по журналу событий выбранного процесса.

1. Открытие экрана#

  • В левом меню откройте Граф и схемы → BPMN-схема.
  • Либо на экране Процессы выберите один процесс и нажмите Показать BPMN-схему — откроется тот же экран с уже выбранным проектом и процессом.

2. Выбор проекта и процесса#

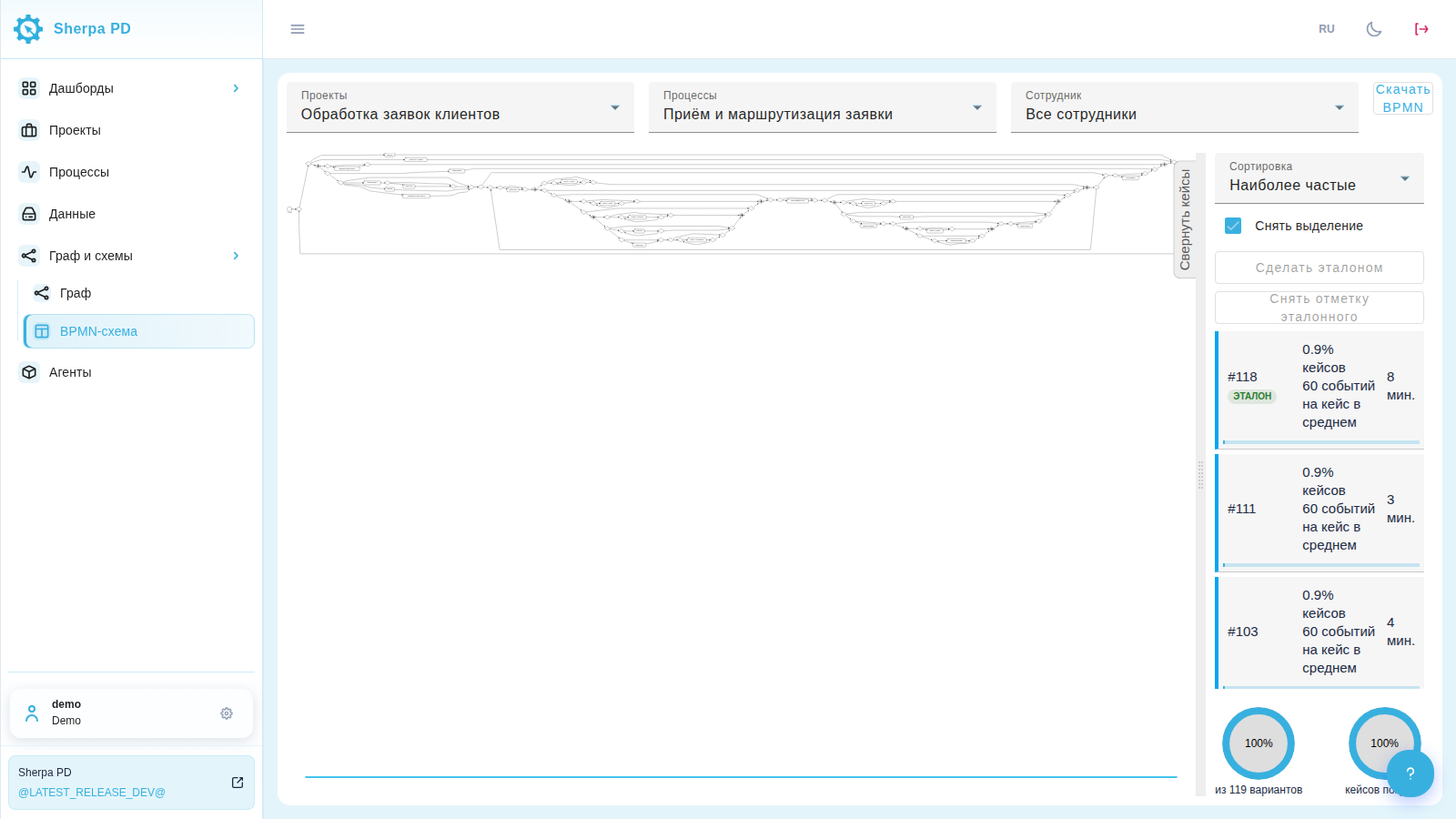

  • В верхней панели выберите Проект и Процесс.
  • После выбора система автоматически строит схему. Пока идёт построение, отображается индикатор Построение BPMN-схемы...
  • Если данных нет, появится сообщение Нет данных для построения BPMN-схемы.
  • При ошибке построения нажмите Повторить.

3. Фильтр по сотруднику#

Если в проекте настроены Сотрудники проекта, в панели доступен список Сотрудник:

  • Все сотрудники — схема по всем username проекта;
  • конкретный сотрудник — только события его username из логов.

4. Источник названий узлов#

Для проектов анализа операций можно переключить представление (как на экране Граф):

  • Action — типы действий;
  • AppName — имена приложений;
  • AppPath — пути к приложениям.

5. Фильтрация и кейсы#

Справа расположена панель Кейсы — она работает так же, как на экране Граф:

  • сортировка вариантов (по частоте, длительности);
  • Выбрать все / Снять выделение;
  • выбор одного или нескольких кейсов (с зажатой клавишей Ctrl);
  • Свернуть кейсы / Развернуть кейсы — освободить место для схемы.

Выбранные кейсы определяют, какие варианты процесса включаются в BPMN-схему.

Эталонный кейс: кнопки Сделать эталоном и Снять отметку эталонного работают так же, как на экране Граф (требуется право изменения графа).

6. Навигация по схеме#

  • Масштаб — колёсико мыши.
  • Перетаскивание — зажатая левая кнопка мыши на канвасе.
  • Щелчок по задаче (прямоугольному узлу) открывает таблицу исходных событий, как на Графе.

7. Экспорт#

Кнопка Скачать BPMN сохраняет текущую схему в файл .bpmn для передачи во внешние BPMN-редакторы.

8. Права доступа#

Просмотр и построение BPMN-схемы требуют права доступа к графу (access_graph). Назначение и снятие эталонного кейса — права изменения графа (access_graph.update).
