Diagrama BPMN#

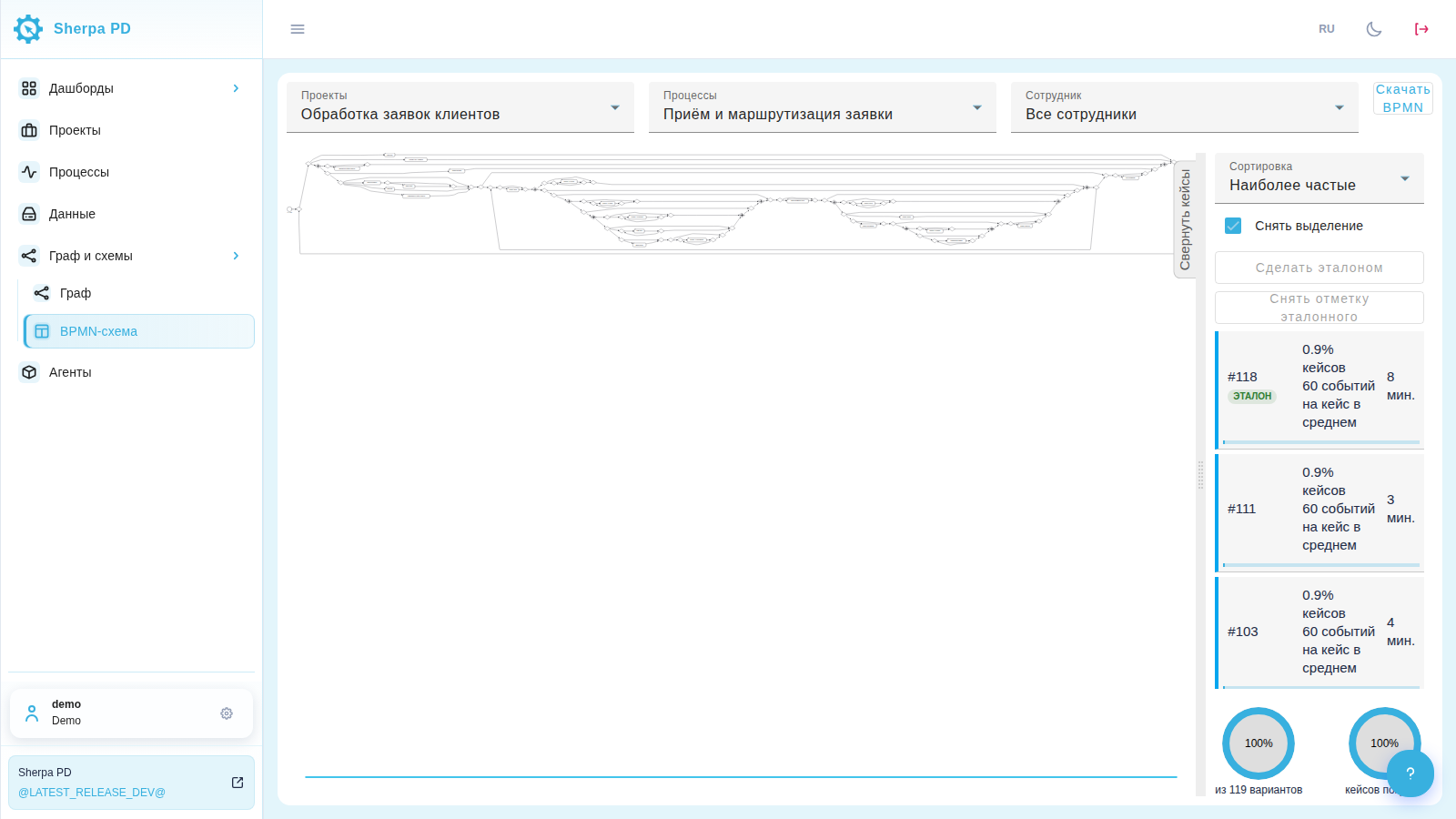

A seção Diagrama BPMN (menu Gráfico e Diagramas) constrói o diagrama BPMN do processo com base no log de eventos do processo selecionado.

1. Abertura da tela#

  • No menu à esquerda, abra Gráfico e Diagramas → Diagrama BPMN.
  • Ou na tela Processos, selecione um processo e clique em Mostrar Diagrama BPMN — a mesma tela será aberta com o projeto e processo já selecionados.

2. Seleção de projeto e processo#

  • Na barra superior, selecione Projeto e Processo.
  • Após a seleção, o sistema constrói automaticamente o diagrama. Enquanto a construção está em andamento, um indicador Construindo diagrama BPMN... é exibido.
  • Se não houver dados, aparecerá a mensagem Nenhum dado para construir o diagrama BPMN.
  • Em caso de erro na construção, clique em Repetir.

3. Filtro por funcionário#

Se no projeto estiverem configurados Funcionários do projeto, um lista Funcionário estará disponível no painel:

  • Todos os funcionários — diagrama para todos os usernames do projeto;
  • funcionário específico — apenas eventos do seu username nos logs.

4. Fonte dos nomes dos nós#

Para projetos de análise de operações, é possível alternar a visualização (como na tela Gráfico):

  • Action — tipos de ações;
  • AppName — nomes dos aplicativos;
  • AppPath — caminhos para os aplicativos.

5. Filtragem e casos#

À direita, está o painel Casos — ele funciona da mesma forma que na tela Gráfico:

  • ordenação de opções (por frequência, duração);
  • Selecionar todos / Desmarcar seleção;
  • seleção de um ou mais casos (mantendo a tecla Ctrl pressionada);
  • Recolher casos / Expandir casos — liberar espaço para o diagrama.

Os casos selecionados determinam quais opções do processo são incluídas no diagrama BPMN.

Caso padrão: os botões Definir como padrão e Remover marcação de padrão funcionam da mesma forma que na tela Gráfico (é necessário ter permissão para modificar o gráfico).

6. Navegação pelo diagrama#

  • Zoom — roda do mouse.
  • Arrastar — botão esquerdo do mouse pressionado na tela.
  • Clicar na tarefa (nó retangular) abre a tabela de eventos de origem, como no Gráfico.

7. Exportação#

O botão Baixar BPMN salva o diagrama atual em um arquivo .bpmn para transferência para editores BPMN externos.

8. Permissões de acesso#

Visualizar e construir o diagrama BPMN requer permissões de acesso ao gráfico (access_graph). Designar e remover o caso padrão — permissões de modificação do gráfico (access_graph.update).
