Свойства и переменные#

Настройка блока#

Для открытия свойств необходимо дважды нажать на блок на холсте. Окно свойств показывает имя выбранного блока в заголовке. Под пользовательским названием отдельно отображается тип, например "Тип: Процесс". Переименование не меняет тип блока. Для неизвестного типа отображается его техническое имя.

Поле "Поиск свойств" помогает найти нужное свойство по названию. Тип поля зависит от свойства: текст, число, переключатель, список или выражение.

Панель "Выход" показывает структуру свойств выбранного блока в представлениях "Структура", "Таблица" и "JSON". Это не результаты выполнения Робота.

Для изменения имени необходимо нажать на кнопку с карандашом "Переименовать блок" рядом с названием в шапке. Альтернативный способ — кнопка "Переименовать блок" на панели над выделенным блоком. Оба способа открывают поле имени в окне свойств. С клавиатуры необходимо перейти к кнопке клавишей Tab и нажать Enter.

Имя также можно изменить нажатием на само название в заголовке. При наведении название подсвечивается. После нажатия на его месте появляется поле ввода, отдельного поля ниже нет. Для изменения имени с клавиатуры необходимо перейти к нему клавишей Tab и нажать Enter.

Дополнительное поле:

• Поле "Отображаемое имя" — задает пользовательское название блока. Оно не обязано быть уникальным. Если оставить поле пустым, при сохранении в файл используется техническое имя блока. Исходное значение — текущее имя блока.

После ввода необходимо нажать на кнопку "Применить на схеме". Клавиша Enter в поле имени также применяет изменения. Имя и остальные измененные свойства сохраняются вместе в текущей диаграмме. Для сохранения проекта требуется сохранить новую версию.

Кнопка "Отмена", крестик и клавиша Escape закрывают окно. При наличии правок появляется подтверждение: "Продолжить редактирование" сохраняет открытое окно, "Не сохранять и закрыть" отменяет имя и остальные правки этого окна. Текст блоков "Комментарий" и "К выполнению" по-прежнему редактируется в поле "Текст блока". Вкладка "Дополнительно" содержит технические сведения, описание и оформление блока. Поле "Отображаемое имя" находится только в шапке и доступно на обеих вкладках.

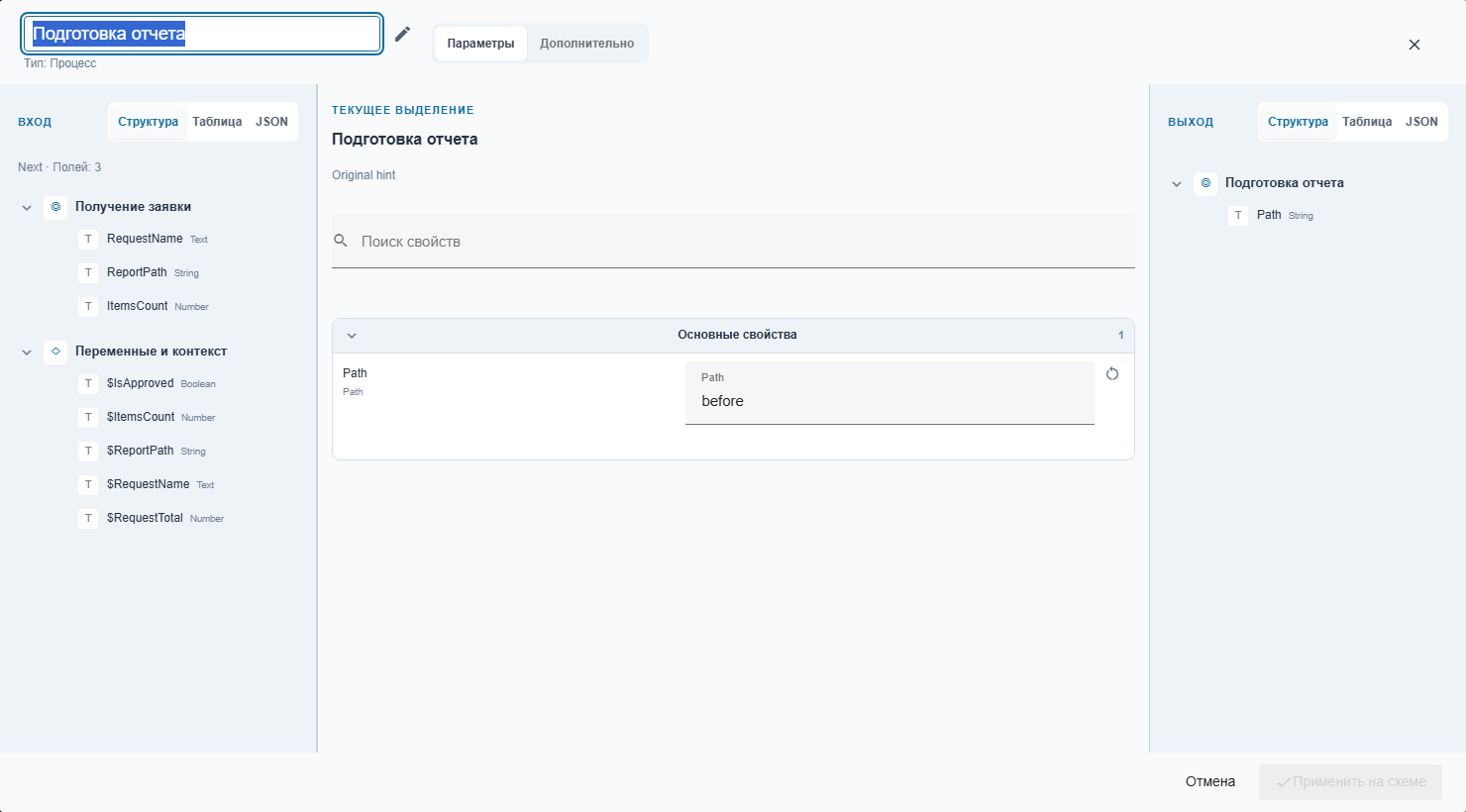

Пример: блок типа "Процесс" называется Main. Нажмите на кнопку с карандашом "Переименовать блок" в шапке, введите Подготовка отчета в поле "Отображаемое имя" и нажмите на кнопку "Применить на схеме". Название на холсте изменится, а подпись типа останется "Тип: Процесс".

Переменные предыдущих блоков#

Слева находится панель "Вход" с представлениями "Структура", "Таблица" и "JSON", счетчиком полей и деревом свойств предыдущего блока. Группа "Переменные и контекст" содержит ссылки на переменные, упомянутые в свойствах предыдущих связанных блоков. В строке показаны имя и тип, а источник и область доступны в подсказке при наведении. Переменные только текущего блока и несвязанных ветвей в эту группу не входят.

Список строится по схеме и выражениям. Он не показывает значения выполнения и не гарантирует, что переменная получила значение на каждом пути исполнения. Тип берется из объявления, а при его отсутствии — из свойства, в котором найдена ссылка. Переменные вложенной диаграммы не подмешиваются в текущую.

Если подходящих ссылок нет, показано сообщение "Нет доступных переменных предыдущих блоков". Формы создания и изменения объявлений и кнопки добавления в этой панели нет. Существующие объявления проекта сохраняются при открытии и сохранении файла.

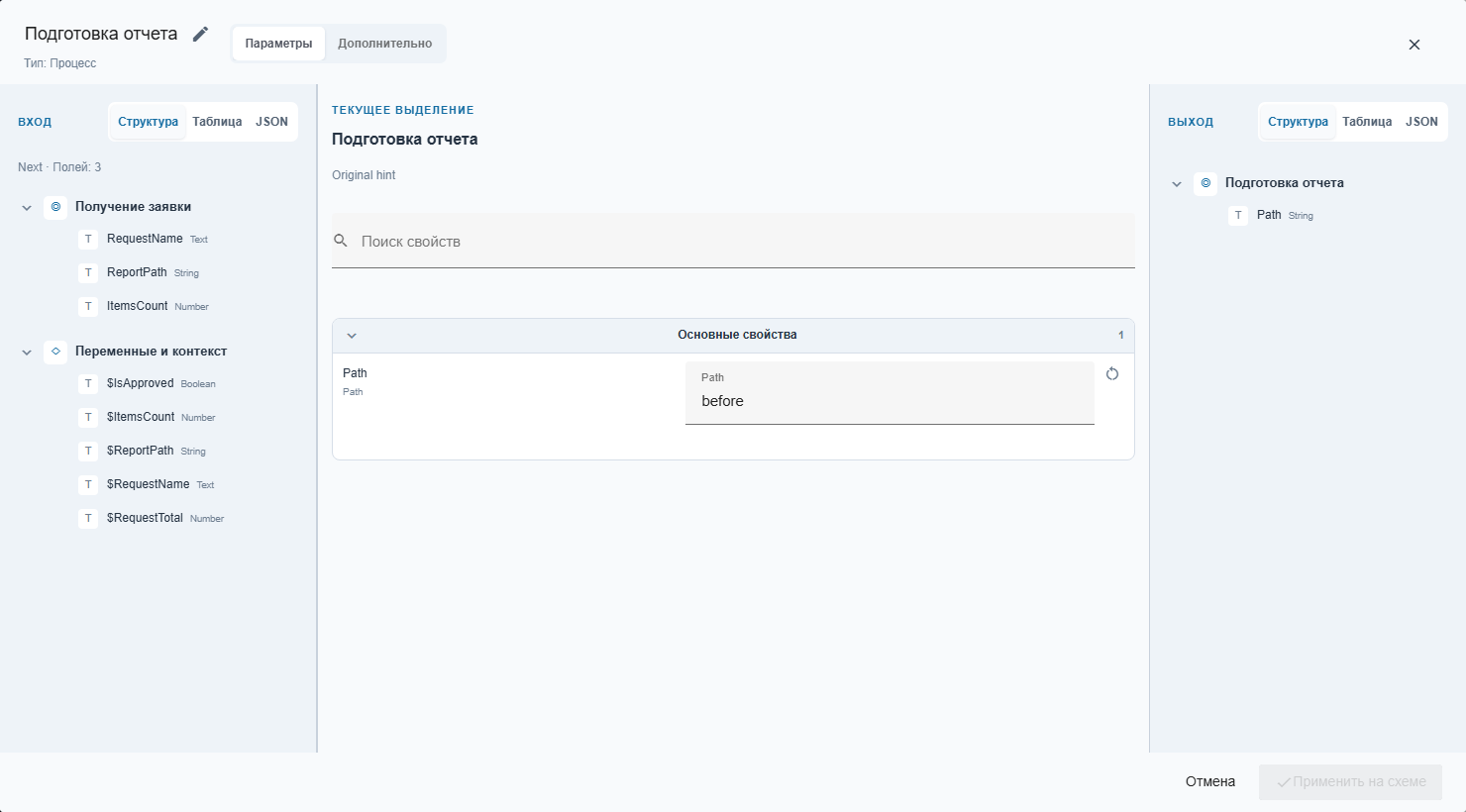

Пример: предыдущие блоки используют $RequestName, $ReportPath, $ItemsCount, $RequestTotal и $IsApproved. Откройте свойства блока "Подготовка отчета". В группе "Переменные и контекст" появятся пять ссылок с типами. Поле "Path" пока содержит before.

Для вставки ссылки необходимо перетащить имя переменной в поле свойства. В позицию курсора вставится ссылка, например $RequestName. После изменения свойства необходимо нажать на кнопку "Применить на схеме", затем сохранить новую версию. Отмена возвращает свойства к состоянию перед открытием окна.

Язык каталога и свойств#

Русский и английский языки выбираются через меню языка в верхней панели Оркестратора. При переключении языка в Дизайнере страница не перезагружается. Переводятся названия категорий, блоков, свойств, подсказки и подписи выходов. Поиск учитывает названия на выбранном языке и технические имена блоков. Пользовательские имена и значения свойств остаются частью проекта.

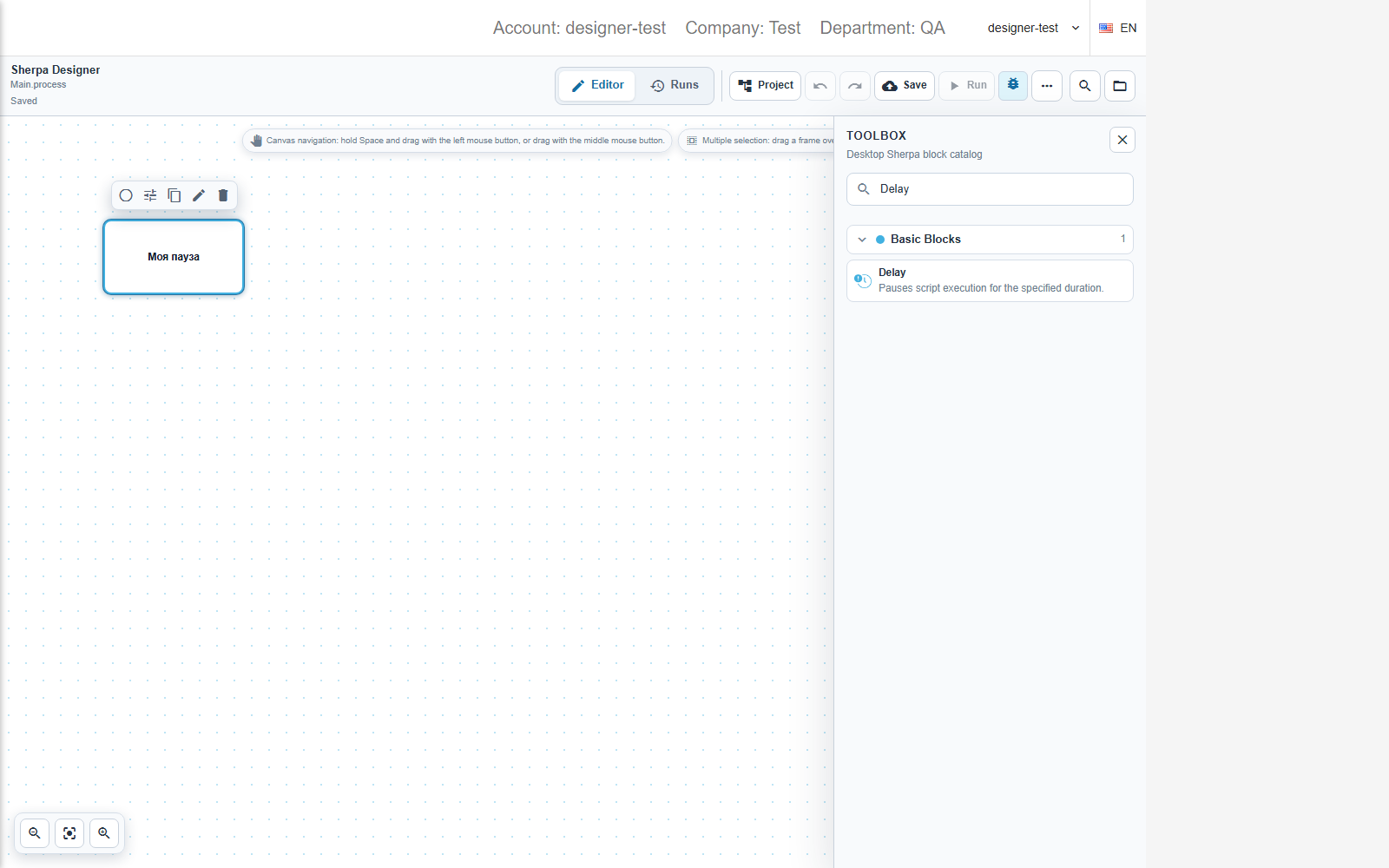

Пример: для поиска блока паузы выберите английский язык и введите Delay в поиске каталога. В списке появится блок "Delay". Пользовательское имя блока на холсте не изменится.
