# Панель свойств

При создании нового блока диаграммы необходимо задать определенные свойства блока, которые определяют его поведение. Панель свойств блоков позволяет просматривать и изменять свойства выбранного блока.

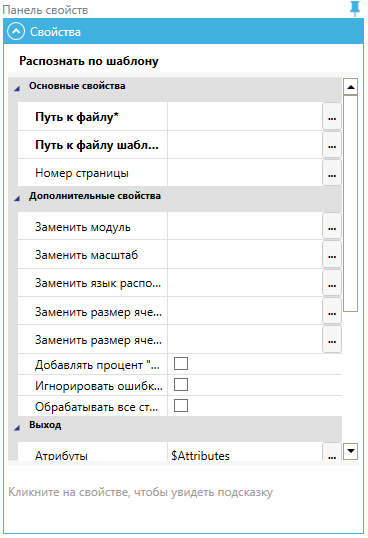

На скриншоте приведен пример свойств блока “Распознать по шаблону”.

<figure><img src="https://483167589-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FpyvTUnAaOD3OMZ1w2jM6%2Fuploads%2FaXrkpp6Mzj23OoLQOLNl%2F%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5.png?alt=media&#x26;token=7b738a92-f1d3-49cf-b813-9e5916e010fc" alt=""><figcaption></figcaption></figure>

Свойства блоков в их большинстве относятся к трем категориям:

* **Основные свойства** – предназначены для получения значений, необходимых для работы блока (входные данные);
* **Дополнительные свойства** – предназначены для получения значений, не обязательных для работы блока, но позволяющих дополнительно управлять его настройками;
* **Выход** – предназначены для указания того, куда поместить выходные данных, в таких свойствах нужно указать переменные, в которые будут сохраняться результаты работы блока.

Свойства блоков, определяющие их работу, могут быть заданы:

* **Константами**. Числа записываются как есть, а текстовые значения записываются в двойных кавычках.
* **Переменными**, имена которых должны начинаться со знака $.
* **Выражениями** – константами и переменными, функциями, методами их сочетаниями.

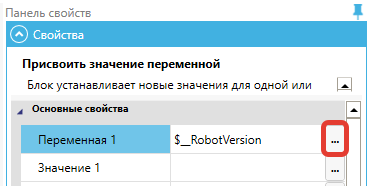

Для того, чтобы изменить свойство необходимо ввести значение в строке справа от названия свойства или использовать более удобный вариант – окно “Редактировать выражение”. Для вызова окна “Редактировать выражение” необходимо нажать на кнопку с многоточием в правой части строки “Свойства”.

<figure><img src="https://483167589-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FpyvTUnAaOD3OMZ1w2jM6%2Fuploads%2FZt7K2vbVZQsnbARLjNNS%2F%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5.png?alt=media&#x26;token=608d89ff-6c66-4e0e-b8c4-6cd7871df272" alt=""><figcaption></figcaption></figure>

**Окно “Редактировать выражение”** содержит три вкладки:

* Быстрая вставка;
* Умный помощник;
* Переменные.

<figure><img src="https://483167589-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FpyvTUnAaOD3OMZ1w2jM6%2Fuploads%2FnpxUaoXEbOCplKn9RK5q%2F2025-09-22_22-21-28.png?alt=media&#x26;token=98cb238c-821e-4073-a905-9bc8eab37c5c" alt=""><figcaption></figcaption></figure>

<table data-header-hidden><thead><tr><th width="52"></th><th width="213"></th><th></th></tr></thead><tbody><tr><td><strong>№ п/п</strong></td><td><strong>Элемент интерфейса</strong></td><td><strong>Описание</strong></td></tr><tr><td>1.</td><td>"Размер шрифта"<br><img src="https://483167589-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FpyvTUnAaOD3OMZ1w2jM6%2Fuploads%2FZdrUc414W3OmcKhWxnMf%2F2025-09-22_22-27-04.png?alt=media&#x26;token=1abb2852-c339-4a35-8607-dd36859ee4f8" alt=""></td><td>Позволяет выбрать удобный для Вас размер шрифта в окне “Редактировать выражение”.</td></tr><tr><td>2.</td><td>"Подсказки"<br><img src="https://483167589-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FpyvTUnAaOD3OMZ1w2jM6%2Fuploads%2FUVwKYntSO5s8vdiLI7NJ%2F2025-09-22_22-29-21.png?alt=media&#x26;token=2a2f42cd-f73e-4fd9-ada1-59e5c9aef553" alt=""></td><td>Позволяет включить или выключить подсказки в окне “Редактировать выражение”. Данная функция указывает на ошибки в выражениях, если они есть.</td></tr><tr><td>3.</td><td>"Инструменты"<br><img src="https://483167589-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FpyvTUnAaOD3OMZ1w2jM6%2Fuploads%2FI05uIq6UQpAY2eHY7Dep%2F2025-09-22_22-31-33.png?alt=media&#x26;token=dd1a3fc3-b95e-4207-bafc-563fc791f306" alt=""></td><td>Позволяет вставить в строку значения свойства путь к файлу(ам), директории или вставить с экранированием символов (кавычки, знак доллара).</td></tr><tr><td>4.</td><td>"Импорт выражений C# и VB"<br><img src="https://483167589-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FpyvTUnAaOD3OMZ1w2jM6%2Fuploads%2FKqwyjxCOnB4GpdQxT84k%2F%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5.png?alt=media&#x26;token=63bcec45-6d5b-4282-935d-8618ff20d668" alt=""></td><td>Позволяет импортировать выражения C# и VB. При нажатии на кнопку открывается окно с текстовым полем для вставки выражения, а также с возможностью выбора языка выражения “C#”, “Blue Prism”, “Visual Basic”.</td></tr></tbody></table>

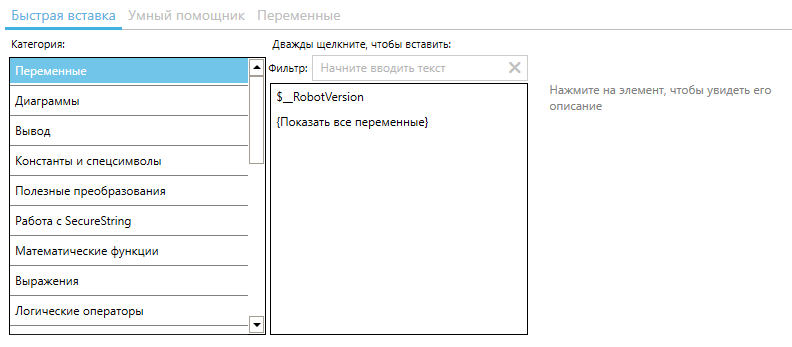

**Вкладка “Быстрая вставка”** позволяет выбрать категорию выражения и само выражение из предложенного перечня. А также, при выборе выражения можно воспользоваться текстовым полем “Фильтр:”.

<figure><img src="https://483167589-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FpyvTUnAaOD3OMZ1w2jM6%2Fuploads%2F06Hmrh6W4fbtXBIFle4E%2F%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5.png?alt=media&#x26;token=f49b3015-1980-49b2-b541-cae995b95145" alt=""><figcaption></figcaption></figure>

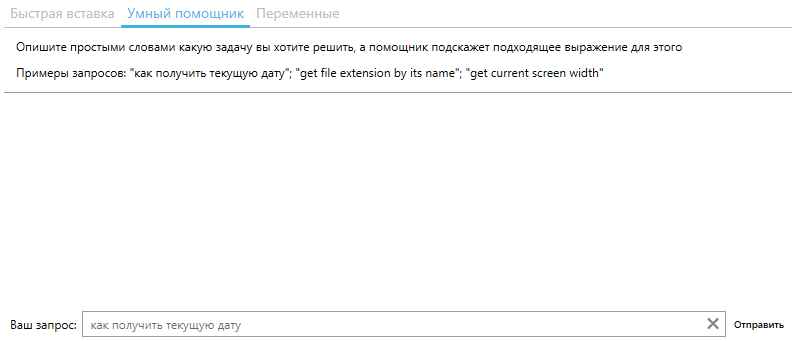

**Вкладка “Умный помощник”** позволяет описать простыми словами задачу, которую необходимо решить в текстовом поле “Ваш запрос:”, после чего Умный помощник подскажет подходящее для этого выражение.

<figure><img src="https://483167589-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FpyvTUnAaOD3OMZ1w2jM6%2Fuploads%2FnfN07oVVXDEi8I6lXuoA%2F%D0%B8%D0%B7%D0%BE%D0%B1%D1%80%D0%B0%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5.png?alt=media&#x26;token=267c4d77-7e13-4c64-bd1d-10b3032a26bb" alt=""><figcaption></figcaption></figure>

**Вкладка “Переменные”** позволяет указать необходимую переменную проекта. Для поиска можно воспользоваться текстовым полем “Фильтр:”.

В списке переменных указаны колонки: "Имя" переменной проекта, ее "Тип" и "Диаграмма", в которой она используется.

<figure><img src="https://483167589-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FpyvTUnAaOD3OMZ1w2jM6%2Fuploads%2FMIhGWuBqbGdAxYkS3mpg%2F2025-09-22_22-38-03.png?alt=media&#x26;token=82e5a5bd-359f-4738-9212-c9bb47a2f9ad" alt=""><figcaption></figcaption></figure>

> Не во все свойства блоков можно записать выражения. В те свойства, у которых нет кнопки с многоточием, можно записывать только константные значения, или выбирать их из предложенного списка.
