# Пример записи действий при работе с Калькулятором

Допустим, перед работой с Калькулятором нужно, чтобы робот сначала запустил Калькулятор. Нажмите кнопку “Запустить программу” и ознакомьтесь с вариантами.

<figure><img src="https://483167589-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FpyvTUnAaOD3OMZ1w2jM6%2Fuploads%2F9y2UpNSPm78bqLVUdUUu%2F%D0%9E%D1%81%D0%BD%D0%9C%D0%B5%D0%BD%D1%8E%D0%97%D0%B0%D0%BF%D0%B8%D1%81%D0%97%D0%B0%D0%BF%D0%B8%D1%815%D0%94%D0%B8%D0%B0%D0%BB%D0%BE%D0%B3%D0%9E%D0%BA%D0%BD%D0%BE.png?alt=media&#x26;token=d75a4a5d-5353-4a74-a996-f350b7a701cb" alt=""><figcaption></figcaption></figure>

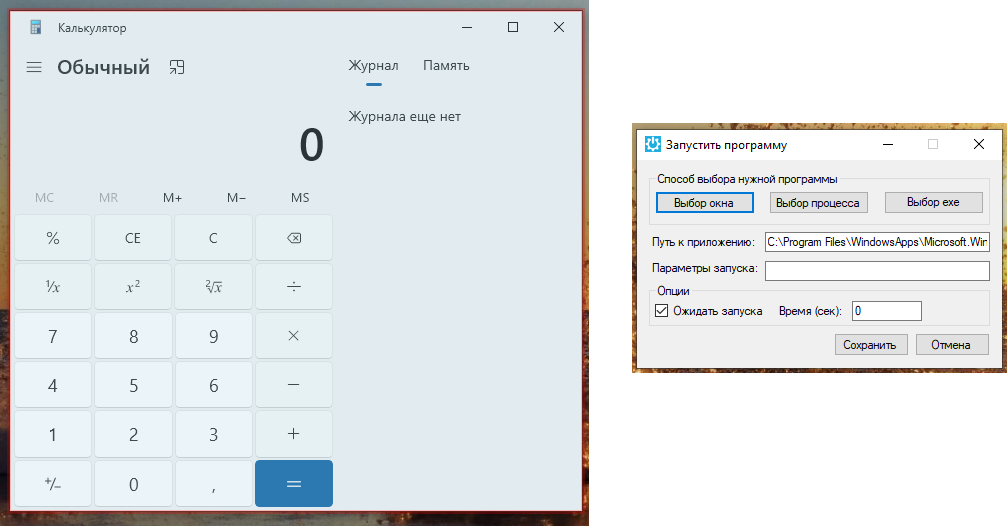

При нажатии кнопки “Выбор окна” просто подсвечивается окно нужной программы. Нажмите кнопку CTRL.

<figure><img src="https://483167589-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FpyvTUnAaOD3OMZ1w2jM6%2Fuploads%2FGZKu11YEYEviyJS8C3yM%2F2024-04-11_19-07-33.png?alt=media&#x26;token=ea401bbb-61af-48f8-813b-45dc84682060" alt=""><figcaption></figcaption></figure>

Робот сам нашёл путь к приложению. При желании можно дописать параметры запуска (параметры командной строки). Можно указать, что робот должен ожидать запуска в течение какого-то времени. При нажатии на кнопку “Сохранить” блок запуска программы добавляется в диаграмму.

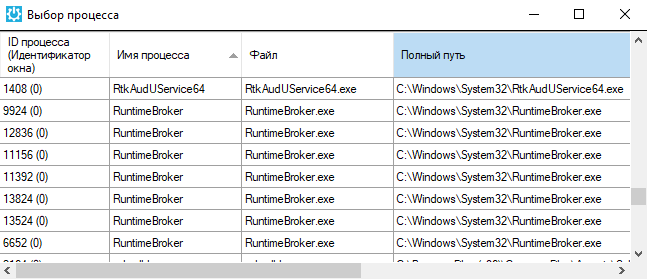

При нажатии кнопки “Выбор процесса” можно выбрать процесс из списка запущенных в данный момент процессов.

<figure><img src="https://483167589-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FpyvTUnAaOD3OMZ1w2jM6%2Fuploads%2FHEMdFh5OpdrJWkbf6uKb%2F%D0%92%D1%8B%D0%B1%D1%80%D0%9F%D1%80%D0%BE%D1%86%D0%B5%D1%81%D1%81.png?alt=media&#x26;token=7edb9f58-082c-43a3-9d94-b28539bc36dc" alt=""><figcaption></figcaption></figure>

Третий вариант – мы выбираем нужный exe-файл из проводника.

Выбор окна, как правило, наиболее удобный способ.

В диаграмме появился блок “Запустить приложение”, настроенный на запуск соответствующего приложения.

<figure><img src="https://483167589-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FpyvTUnAaOD3OMZ1w2jM6%2Fuploads%2FbMvcrB6Q24rpRX0qIuan%2F%D1%80%D0%B0%D1%81%D0%BF%D0%B7%D0%BD%20%D0%B8%20%D0%B7%D0%B0%D0%BF%D1%83%D1%81%D1%82%D0%B8%D1%82%D1%8C.png?alt=media&#x26;token=8cbfe49d-9ab0-4f5b-aefa-598aaf811b6a" alt=""><figcaption></figcaption></figure>

Обратите внимание, что робот умеет разбирать сложные случаи. Например, калькулятор в Windows10 не является настоящим приложением, запускается через вспомогательный механизм и через командную строку его запустить не получится. Поэтому робот находит правильный путь для этого приложения:

![](https://sherparpa.ru/wp-content/uploads/2023/11/image55-413w265h.png)

Далее в палитре записи действий:

Можно задерживать курсор над элементом управления в течение какого-то времени, можно делать одинарные и двойные клики, клик по заданному изображению на экране или клик по изображению внутри окна или элемента управления. Здесь работает такая же логика, как при распознавании текста с экрана, только в данном случае просто ищется некий визуальный образ какого-то элемента на экране. Например, нужно найти кнопку калькулятора просто по внешнему виду, а не по её селектору или тексту на ней. Нажимите на инструмент “Клик по заданному изображению внутри окна или элемента управления”. Далее нужно подсветить желаемый элемент управления и нажать CTRL.

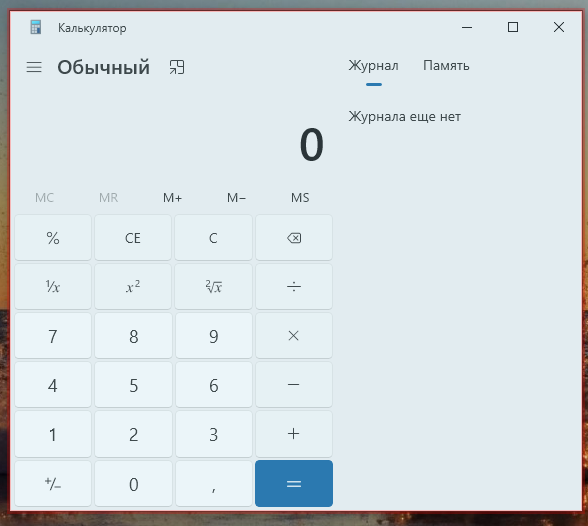

Мы просто подсвечиваем окно калькулятора, чтобы робот не искал нужное изображение на всём экране.

<figure><img src="https://483167589-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FpyvTUnAaOD3OMZ1w2jM6%2Fuploads%2FBtklmPaBJuncmpK9YX1I%2F%D0%BA%D0%B0%D0%BB%D1%8C%D0%BA%D1%83%D0%BB%D1%8F%D1%82%D0%BE%D1%80.png?alt=media&#x26;token=73a8e321-69e2-44a6-816d-3672e56fcd20" alt="" width="441"><figcaption></figcaption></figure>

Нажмите CTRL и затем выберите образец того изображения, которое вы будете искать.

![](https://sherparpa.ru/wp-content/uploads/2023/11/image42-309w258h.png)

Далее необходимо указать точку внутри или снаружи найденного изображения, в которой действительно будет производится клик. Т.е. найденную картинку можно использовать как якорь и кликать на другую точку в окне относительно этого якоря. Кликнем в центр. Действие записалось, его можно будет потом запустить.

![](https://sherparpa.ru/wp-content/uploads/2023/11/image24-180w77h.png)

Когда вы работаете с блоками, которые каким-либо образом записывают изображение, то свойства, в которых сохраняются эти изображения, выглядят как уникальный набор символов (идентификатор):

![](https://sherparpa.ru/wp-content/uploads/2023/11/image28-450w214h.png)

Под этим именем робот сохраняет картинки с образцами изображений в папке Images внутри вашего проекта (такая папка есть в каждом проекте).

При нажатии на кнопку “Опубликовать”, внутрь единого архива публикуется не только диаграмма, но и все картинки из папки Images. Это значит, что робота со всеми его ресурсами потом можно перенести с виде одного файла с расширением .robot на другой компьютер и там без проблем запустить.

Функция ожидания появления элемента на экране бывает очень полезна. Иногда может быть нужно задержать работу робота, пока мы не дождёмся, чтобы какое-то окно исчезло с экрана или какой-то элемент не появился на экране. Нажимаем на этот инструмент

![](https://sherparpa.ru/wp-content/uploads/2023/11/image29-98w36h.png)

И как обычно, укажите на нужный элемент управления, относительно которого будет задерживаться работа робота.

![](https://sherparpa.ru/wp-content/uploads/2023/11/image31-349w298h.png)

Нажатием CTRL запишите действие. Посмотрите свойства добавленного в диаграмму блока.

Можно задать предельное время ожидания в секундах. Робот продолжит выполнять сценарий после этого блока, либо когда указанный элемент управления по селектору появится на экране, либо когда истечёт время ожидания.

![](https://sherparpa.ru/wp-content/uploads/2023/11/image33-465w304h.png)

Если время ожидания истекло, но элемент ещё не появился, есть возможность подключить справа какой-нибудь блок по коннектору “Если ошибка”, и если он подключен, в случае, если элемент на экране так и не появился, сценарий пойдет дальше не вниз, а вправо. Если коннектор “Если ошибка” не подключен, сценарии в любом случае пойдёт вниз.

Свойство “Прошедшее время” — переменная числового типа, в которую записывается количество секунд, которое на самом деле прошло до момента появления этого элемента. Например, указанное максимально время ожидания 10 минут, а элемент появился через 5 минут, в переменной PassedTime будет записано число 5.

Блок “Подсветить элемент” – полезно при создании интерактивных обучающих руководств. Есть блок, позволяющий захватить и перетаскивать элементы, блоки, позволяющие выполнять какие-то действия в браузерах, например, обновлять страницы, нажимать на кнопку Назад. Есть возможность не только запускать браузер с заданной вкладкой, но и подключаться к браузеру и к его вкладке, которая уже находится на экране.

Напомним, что при клике по элементу управления, который находится за пределами экрана, во всех случаях робот постарается автоматически проскроллить какую-то страницу или список в приложении до указанного элемента, если он находится не на виду.

С кликами мышью в автоматизации браузеров связан ещё один интересный момент: как правило, во всех блоках, которые работают с программами и браузерами, есть свойство “ID процесса”. В нём записана переменная ProcessID, это некая переменная-указатель на ту конкретную программу, с которой мы сейчас работаем. Это важно, т.к. одновременно могут быть открыты два приложения Word, и в каждом из них по два документа. Вы можете переносить что-то из документа в документ. Т.е. когда вы поставили блок для работы с Word или Excel, или какой-то другой программой, вам нужно указать, каким именно приложением, т.е. конкретным экземпляром приложения мы сейчас пользуемся.

Аналогично происходит с браузерами. Можно открыть Chrome или Explorer и в нём несколько вкладок. Возможно, нужно будет переключаться между вкладками. Поэтому переменная ProcessID содержит информацию о том, с каким конкретным экземпляром приложения мы сейчас работаем, а также о том (если это браузер), с какой вкладкой этого браузера мы сейчас работаем.

Откуда берется значение этой переменной? Она появляется в блоке “Запустить приложение”. У блока “Клик мышью” ID процесса – входное свойство, определяющее работу блока. А у блока “Запустить приложение” ID процесса – выходное свойство, т.е. блок запишет в эту переменную нужное значение после запуска приложения.
