# GRÁFICO DE BARRAS
O widget Gráfico de Barras exibe gráficos de barras. Eles representam dados numéricos na forma de colunas verticais ou horizontais, facilitando a comparação de diferentes categorias de dados.
## Início da configuração do widget
Para configurar o widget, clique no ícone de edição .

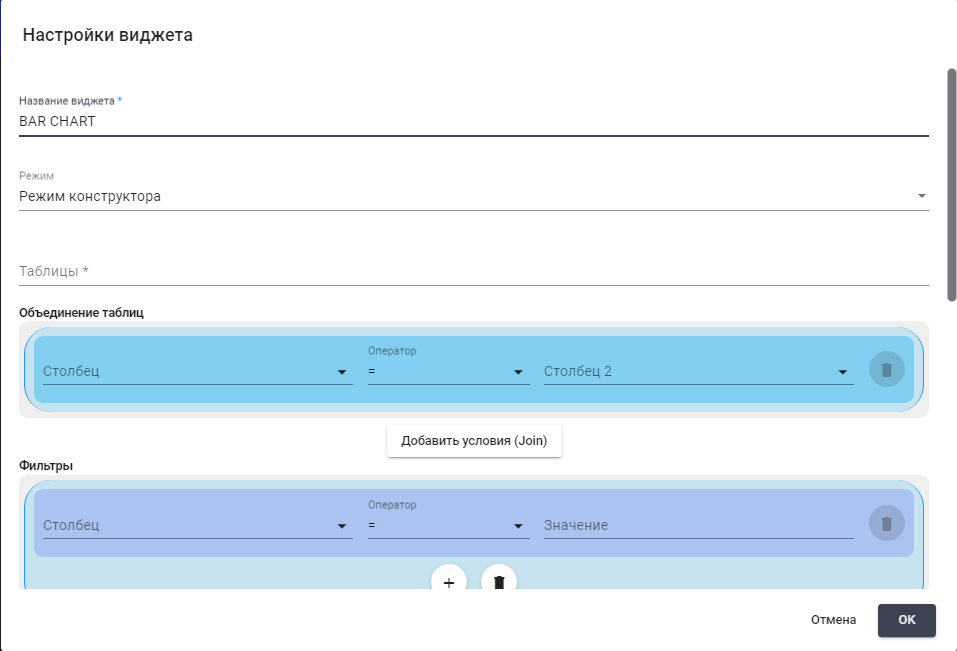

Uma janela pop-up "Configurações do widget" será aberta:
Preencha os campos necessários para configurar o widget.
## **Campos Gerais**
* **“Nome do widget \*”** – campo de texto, preenchido manualmente com o teclado;
* **“Modo”** – lista suspensa, onde você deve escolher o modo de criação de consulta para o widget:
| **Nome** | **Descrição** |
| --------------------------------------- | ---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| [Modo Construtor](#rezhim-konstruktora) | Permite montar uma consulta a partir de blocos separados. Em cada bloco (União de tabelas, Filtros, Séries do widget, Agrupamento por, Ordenação, Número de linhas) há a possibilidade de configurar os comandos necessários para trabalhar com os dados, comandos aritméticos e lógicos, operadores de comparação. |
| [Modo Avançado](#rasshirennyi-rezhim) |
Permite inserir uma consulta manualmente no campo SQL:
|
* **“Tabelas”** – lista suspensa com todas as tabelas disponíveis no banco de dados.
## **Campos adicionais disponíveis para configuração apenas no Modo Construtor**
### **União de Tabelas**
A união de tabelas é necessária para extrair dados de várias tabelas relacionadas e formar resultados mais completos e informativos.
Para comparar duas tabelas, para posterior união, são utilizados os seguintes operadores:
| **Nome** | **Descrição** |
| -------- | ----------------------------------------------------------------------------------------------------------------------------------- |
| = | Retorna linhas de duas tabelas onde os valores nas colunas especificadas são iguais. |
| != | Retorna linhas de duas tabelas onde os valores nas colunas especificadas não são iguais. |
| > | Retorna linhas onde o valor na coluna especificada da primeira tabela é maior que o valor na coluna especificada da segunda tabela. |
| < | Retorna linhas onde o valor na coluna especificada da primeira tabela é menor que o valor na coluna especificada da segunda tabela. |
Se for necessário unir apenas 2 tabelas, é necessário preencher os campos:
1. **“Coluna”** da lista suspensa;
2. **“Operador”** da lista suspensa;
3. **“Coluna 2”** da lista suspensa;
Por exemplo,
Se for necessário unir mais de duas tabelas, é necessário clicar no botão , após o que preencher os campos necessários.
Se for necessário remover a união de tabelas, é necessário clicar no botão .
### **Filtros**
Os filtros permitem definir condições para os dados selecionados usando operadores de comparação e operadores lógicos.
Para definir uma condição, é necessário preencher os campos:
1. **“Coluna”** da lista suspensa;
2. **“Operador”** da lista suspensa;
3. **“Valor”** manualmente com o teclado;
Por exemplo,
Se for necessário combinar várias condições em um só, por exemplo, ((robots.is\_deleted = 0) AND (robots.id > 13)), é necessário usar operadores lógicos. Para isso, é necessário escolher o operador desejado, clicando no ícone , para mudar para OR, ou , para mudar para AND. Em seguida, clique no botão , após o que preencher os campos necessários:
Se for necessário definir uma condição complexa para o Filtro, incluindo várias parênteses, é necessário clicar no botão , após o que preencher os campos necessários.
Se for necessário remover uma condição, é necessário clicar no botão .
### **Séries do Widget**
As séries do widget são usadas para indicar as colunas de dados que precisam ser extraídas do banco de dados. Elas definem quais dados serão retornados nos resultados da consulta.
Para configurar as Séries do widget, é necessário preencher os campos:
1. **“Coluna”** da lista suspensa;
2. **“Operador”** da lista suspensa;3. **“Nome da linha”** manualmente pelo teclado;
Por exemplo,
Se for necessário exibir dados adicionais na legenda, deve-se pressionar o botão .
### **Agrupamento por**
Campo para configurar o processo de combinação de linhas de dados com valores iguais em uma determinada coluna (ou colunas) em um único conjunto, permitindo realizar operações agregadas sobre esses grupos. Para combinar linhas de dados, é necessário preencher o campo coluna a partir da lista suspensa;
### **Ordenação**
Campos para configurar o processo de ordenação dos dados no conjunto resultante em uma determinada ordem, dependendo dos valores em uma ou mais colunas. Para ordenar em ordem crescente, é necessário inserir no campo “Ordenar por” o valor “ASC”. Para ordenar em ordem decrescente, o valor “DESC”. Em seguida, é necessário preencher o campo “Coluna” a partir da lista suspensa;

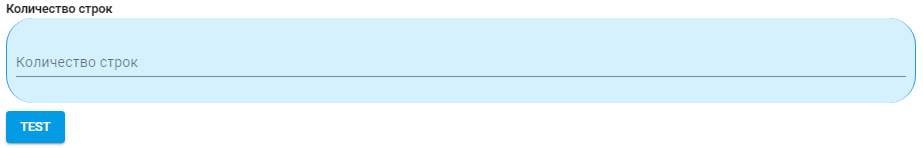

### **Quantidade de linhas**
Campo preenchido manualmente pelo teclado ou com o contador . Este campo permite limitar a quantidade de registros que são retornados como resultado da consulta para a construção do Dashboard.
## Teste
Para garantir que a consulta está configurada corretamente, é necessário pressionar o botão , após o que aparecerá uma tabela com os dados, a partir dos quais será construído o Dashboard Bar Chart.
Para exibir o Dashboard no painel, deve-se pressionar o botão “OK”.
Para remover todos os dados preenchidos, deve-se pressionar o botão “Cancelar”.
Exemplo:

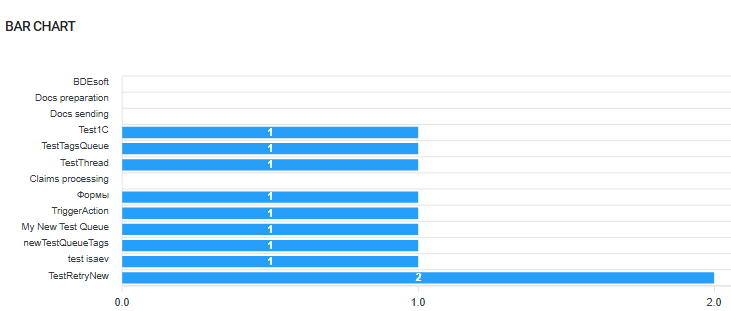

Para exibir a soma do número máximo de repetições de Filas, atualizadas após 2023-03-23 às 11:27:52 no Dashboard Bar Chart, é necessário inserir nos campos correspondentes na janela "Configurações do widget" os dados:
## Modo construtor (exemplo)
É necessário preencher os campos:

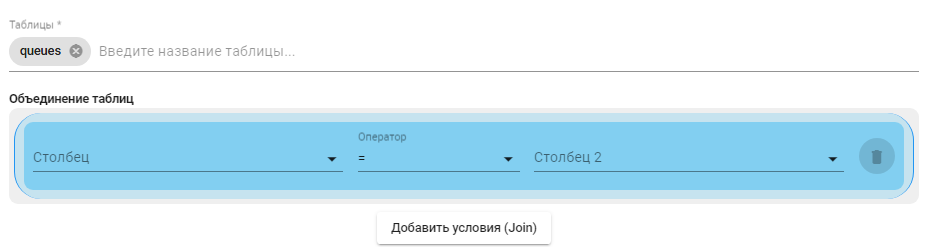

**Tabelas \***
*queues*

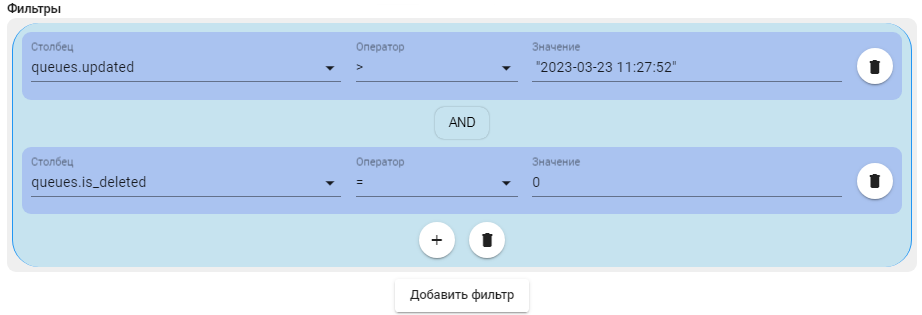

**Filtros**
| **Coluna** | | |
| -------------------- | --- | --------------------- |
| *queues.updated* | > | "2023-03-23 11:27:52" |
| | AND | |
| *queues.is\_deleted* | = | 0 |
**Linhas do widget**
| **Coluna** | | **Nome da linha** |
| -------------------- | ----- | ----------------- |
| *gueues.name* | | name |
| *queues.max\_repeat* | *SUM* | *count* |
**Agrupamento por**
*queues.updated*
## Modo avançado (exemplo)
É necessário preencher o campo:
**SQL**
```sql
SELECT
queues.name AS name,
SUM(queues.max_repeat) AS count
FROM
queues
WHERE
queues.updated > "2023-03-23 11:27:52" AND queues.is_deleted = 0
GROUP BY
queues.updated
```
---
