# Desenhos de tabelas Os desenhos de tabelas são utilizados para documentos em que, por algum motivo, as bordas das tabelas estão ausentes. Isso pode ocorrer em documentos estrangeiros (por exemplo, Invoice), onde as linhas das tabelas não estão previstas. Também pode ocorrer em documentos russos, onde as linhas da tabela estão parcialmente desenhadas (faltam linhas entre as linhas).

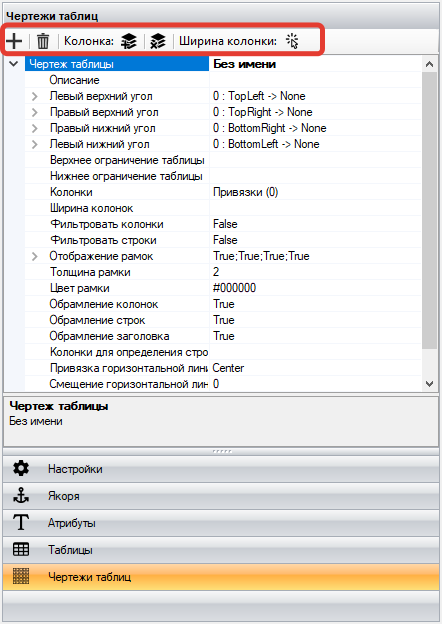

[O trabalho utilizando a configuração "Desenhos de tabelas" é demonstrado aqui.](https://sherparpa.ru/ucontent/?0E) Principais ferramentas para trabalhar com desenhos de tabelas:


№ p/p	Ferramenta	Descrição
1.	botão	Permite adicionar um desenho de tabela.
2.	botão	Permite remover um desenho de tabela.
3.	botão	Permite adicionar uma vinculação de coluna.
4.	botão	Permite remover uma vinculação de coluna.
5.	botão	Permite adicionar a largura da coluna.

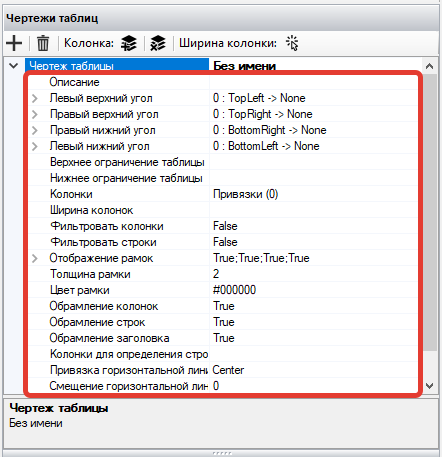

No painel de trabalho à direita, são exibidos todos os parâmetros que permitem configurar o desenho da tabela. Propriedades e ferramentas para trabalhar com desenhos de tabelas:


№ p/p	Propriedade/ferramenta	Descrição
1.	Descrição	Descrição do desenho da tabela.
2.	Canto superior esquerdo	Vinculação âncora do canto superior esquerdo.
3.	Canto superior direito	Vinculação âncora do canto superior direito.
4.	Canto inferior direito	Vinculação âncora do canto inferior direito.
5.	Canto inferior esquerdo	Vinculação âncora do canto inferior esquerdo.
6.	Limite superior da tabela	Limite da tabela na parte superior da página. É possível especificar valores em pixels ou porcentagem, usando o símbolo ``. Por exemplo, `200`.
7.	Limite inferior da tabela	Limite da tabela na parte inferior da página. É possível especificar valores em pixels ou porcentagem, usando o símbolo ``. Por exemplo, `200`.
8.	Colunas	Vinculações âncoras para colunas.

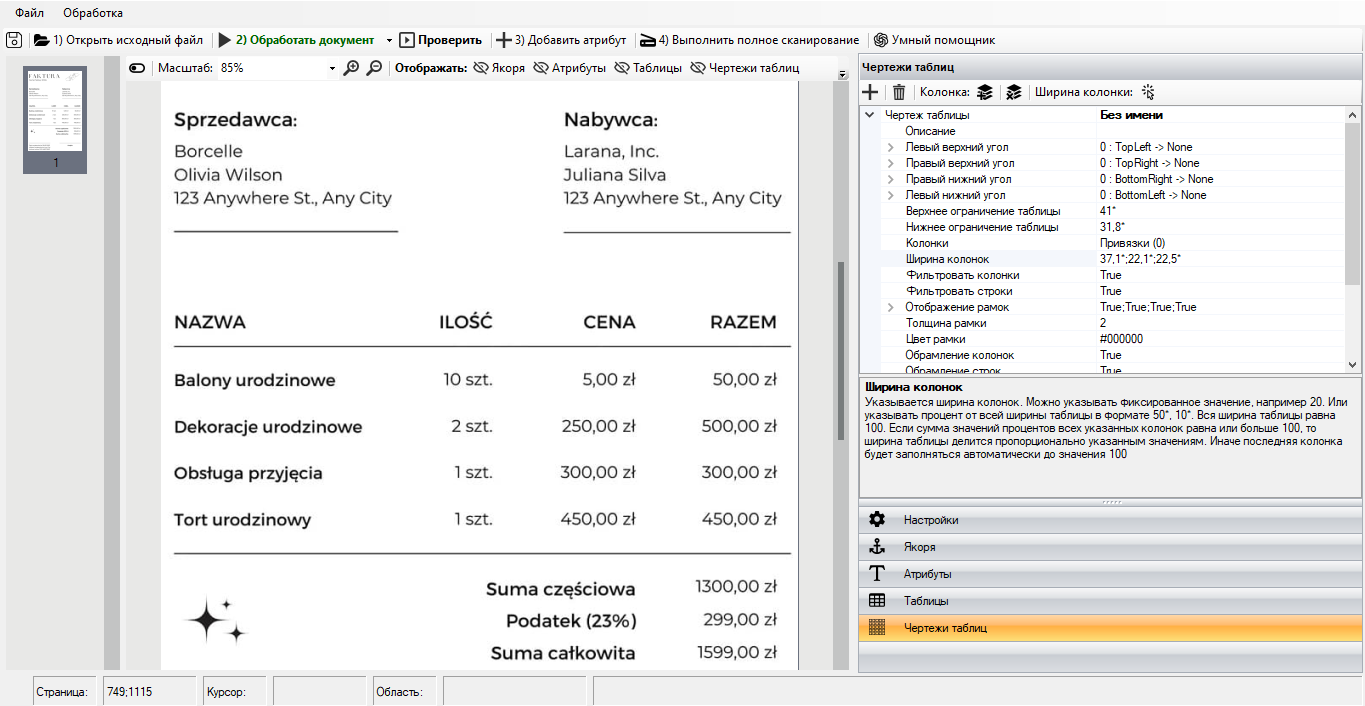

9.	Largura das colunas	Largura das colunas. É possível especificar um valor fixo ou porcentagem da largura total da tabela no formato `50`, `10`. A largura total da tabela é igual a `100`. Se a soma dos valores percentuais de todas as colunas especificadas for igual ou maior que `100`, a largura da tabela será dividida proporcionalmente aos valores especificados. Caso contrário, a última coluna será preenchida automaticamente até o valor `100`.
10.	Filtrar colunas	Com a configuração ativada, apenas as linhas desenhadas nos desenhos de tabelas serão consideradas para o reconhecimento da tabela.
11.	Filtrar linhas	Com a configuração ativada, apenas as linhas desenhadas no desenho da tabela serão consideradas para o reconhecimento da tabela.
12.	Exibição de bordas	Gerenciar a exibição das bordas do desenho da tabela.
13.	Espessura da borda	Espessura da borda da tabela em pixels.
14.	Cor da borda	Cor da borda da tabela no formato RGB. Por exemplo, `#000000` — cor preta, `#FF0000` — cor vermelha.
15.	Contorno das colunas	Com a configuração ativada, as linhas das colunas são exibidas no desenho da tabela.
16.	Contorno das linhas	Com a configuração ativada, as linhas das linhas são exibidas no desenho da tabela.
17.	Contorno do cabeçalho	Com a configuração ativada, a primeira linha é exibida no desenho da página.
18.	Colunas para definição de linhas	Índices das colunas que serão usadas para definir as linhas. Se o valor estiver vazio, todas as colunas serão consideradas. O índice começa em `0`.
19.	Vinculação da linha horizontal	Parâmetro de vinculação da linha horizontal. Valores possíveis: Center - no centro entre os blocos de texto; Top - parte superior do bloco de texto inferior; Bottom - parte inferior do bloco de texto superior.
20.	Deslocamento da linha horizontal	Deslocamento da linha horizontal ao longo do eixo Y em pixels. Para um deslocamento preciso, deve-se especificar valores no formato `+ -`. Por exemplo, `+10-20`.
21.	Critério de busca de linhas horizontais	Deslocamento dos blocos de texto para determinar sua interseção. Por padrão, o valor é `10`.
22.	Esticar tabela	Com a configuração ativada, o desenho da tabela será esticado para as próximas páginas. Esse parâmetro é necessário se os cabeçalhos da tabela estiverem presentes apenas na primeira página.

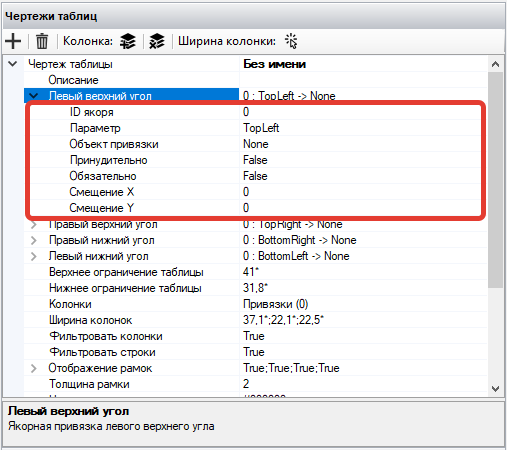

Para realizar a vinculação das bordas da tabela para cada canto do desenho, é necessário especificar uma Âncora e definir os parâmetros de localização das linhas em relação à Âncora escolhida. Parâmetros de vinculação âncora dos cantos da tabela:


№ p/p	Parâmetro	Descrição
1.	ID do âncora	ID do âncora ao qual a vinculação está sendo feita.
2.	Parâmetro	Parâmetro de vinculação. Valores possíveis: TopLeft – vinculação do canto superior esquerdo do âncora ao objeto de vinculação selecionado; TopRight – vinculação do canto superior direito do âncora ao objeto de vinculação selecionado; BottomLeft – vinculação do canto inferior esquerdo do âncora ao objeto de vinculação selecionado; BottomRight – vinculação do canto inferior direito do âncora ao objeto de vinculação selecionado; Left – vinculação da borda esquerda do âncora (no meio) ao objeto de vinculação selecionado; Top – vinculação da borda superior do âncora (no meio) ao objeto de vinculação selecionado; Right – vinculação da borda direita do âncora (no meio) ao objeto de vinculação selecionado; Bottom – vinculação da borda inferior do âncora (no meio) ao objeto de vinculação selecionado; LeftArea – vinculação de toda a área esquerda do âncora ao objeto de vinculação selecionado; RightArea – vinculação de toda a área direita do âncora ao objeto de vinculação selecionado; BottomArea – vinculação de toda a área inferior do âncora ao objeto de vinculação selecionado; TopArea — vinculação de toda a área superior do âncora ao objeto de vinculação selecionado; FullArea – vinculação do âncora de todos os lados ao objeto de vinculação selecionado.
3.	Objeto de vinculação	Ponto ou borda da área do Atributo para vincular o parâmetro selecionado.
4.	Forçado	Com a configuração ativada, o parâmetro do âncora especificado será definido para o objeto de vinculação selecionado de forma forçada e sem verificações.
5.	Obrigatório	Com a configuração ativada, um erro nesta vinculação fará com que a busca de todo o elemento seja considerada malsucedida.
6.	Deslocamento X	Deslocamento ao longo do eixo X em pixels. Para um deslocamento preciso, deve-se especificar valores no formato `+ -`. Por exemplo, `+10-20`. Esta configuração é usada quando após o âncora é especificado algum símbolo (parêntese ou dois pontos), que não deve entrar na área do Atributo.
7.	Deslocamento Y	Deslocamento ao longo do eixo Y em pixels. Para um deslocamento preciso, deve-se especificar valores no formato `+ -`. Por exemplo, `+10-20`.

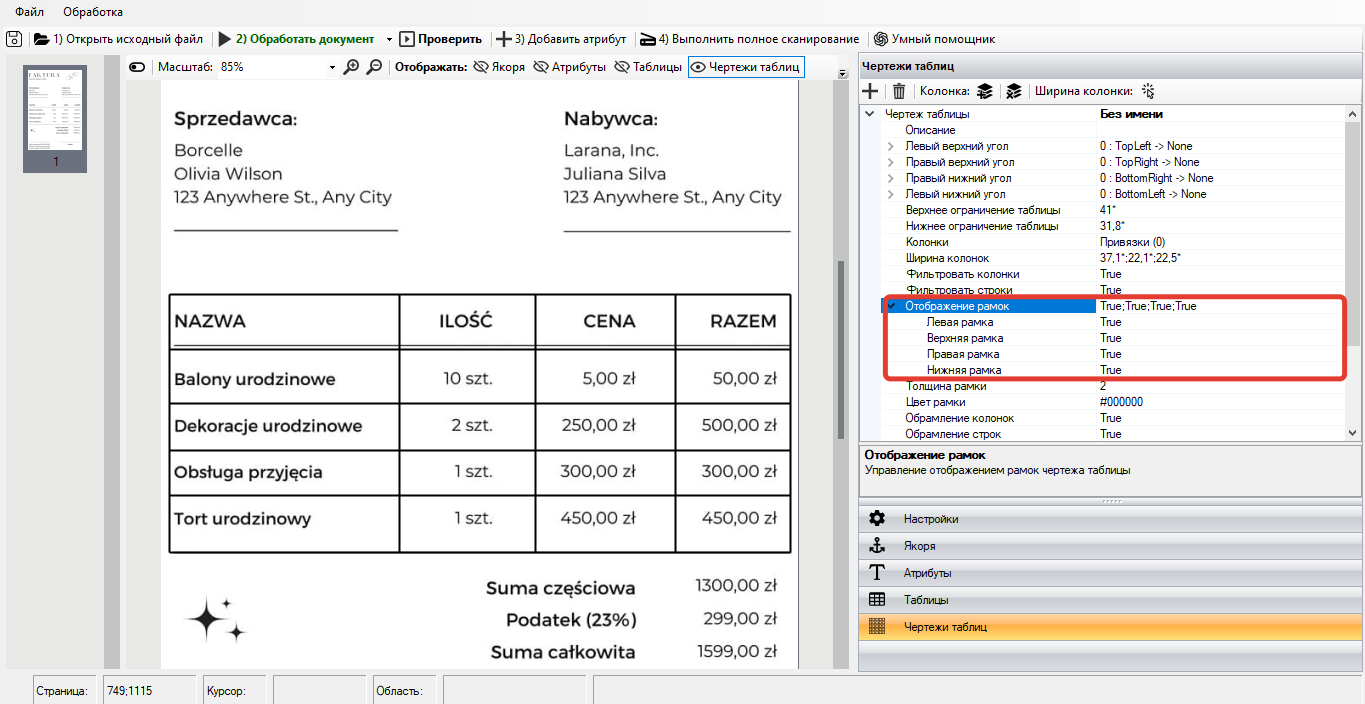

Para exibir as bordas do desenho da tabela, é necessário definir os parâmetros de exibição de cada uma das bordas. Parâmetros de exibição das bordas do desenho da tabela:


№ p/p	Parâmetro	Descrição
1.	Borda esquerda	Exibição da borda esquerda do desenho da tabela.
2.	Borda superior	Exibição da borda superior do desenho da tabela.
3.	Borda direita	Exibição da borda direita do desenho da tabela.
4.	Borda inferior	Exibição da borda inferior do desenho da tabela.
