# GRÁFICO DE LÍNEA
El widget Gráfico de Línea muestra gráficos lineales. Puede mostrar varias líneas en un solo gráfico, lo que permite comparar diferentes métricas.
## Inicio de la configuración del widget
Para configurar el widget, haga clic en el ícono de edición .

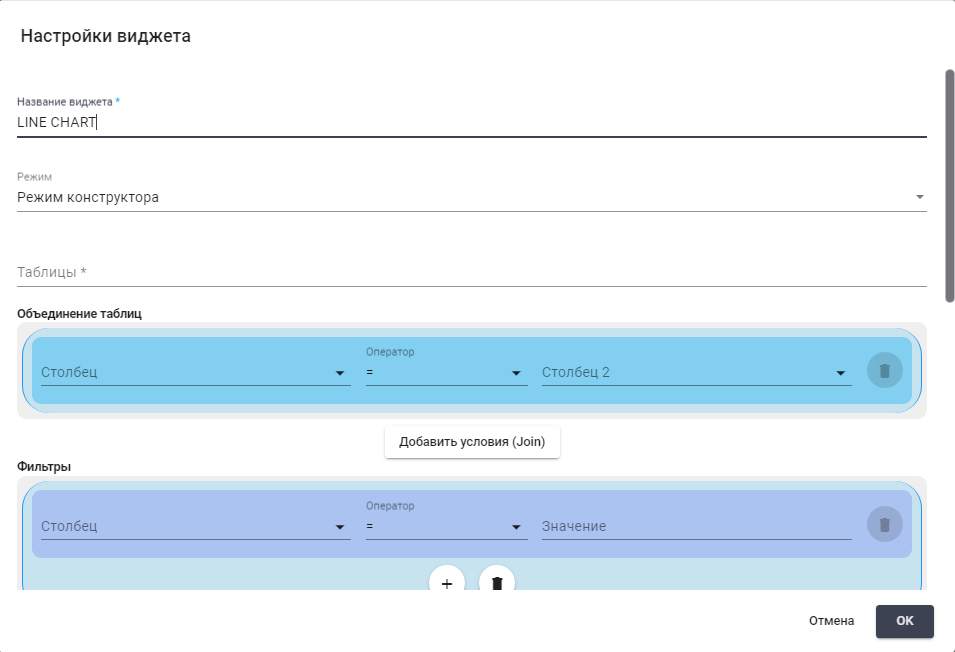

Se abrirá una ventana emergente "Configuración del widget":
Complete los campos necesarios para configurar el widget.
## **Campos generales**
* **“Nombre del widget \*”** – campo de texto, se completa manualmente desde el teclado;
* **“Modo”** – lista desplegable en la que debe seleccionar el modo de creación de consultas para el widget:
| **Nombre** | **Descripción** |
| ---------------------------------------- | -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |
| [Modo constructor](#rezhim-konstruktora) | Permite construir una consulta a partir de bloques individuales. En cada bloque (Unión de tablas, Filtros, Series del widget, Agrupación por, Ordenación, Cantidad de filas) hay opciones para configurar los comandos necesarios para trabajar con los datos, comandos aritméticos y lógicos, operadores de comparación. |
| [Modo avanzado](#rasshirennyi-rezhim) |
Permite ingresar una consulta manualmente en el campo SQL:
|
* **“Tablas”** – lista desplegable con todas las tablas disponibles en la base de datos.
## **Campos adicionales disponibles para configuración solo en Modo Constructor**
### **Unión de tablas**
La unión de tablas es necesaria para extraer datos de varias tablas relacionadas y formar resultados más completos e informativos.
Para comparar dos tablas, se utilizan los siguientes operadores:
| **Nombre** | **Descripción** |
| ---------- | -------------------------------------------------------------------------------------------------------------------------------------------------- |
| = | Devuelve filas de las dos tablas donde los valores en las columnas especificadas son iguales. |
| != | Devuelve filas de las dos tablas donde los valores en las columnas especificadas no son iguales. |
| > | Devuelve filas donde el valor en la columna especificada de la primera tabla es mayor que el valor en la columna especificada de la segunda tabla. |
| < | Devuelve filas donde el valor en la columna especificada de la primera tabla es menor que el valor en la columna especificada de la segunda tabla. |
Si se requiere unir solo 2 tablas, es necesario completar los campos:
1. **“Columna”** de la lista desplegable;
2. **“Operador”** de la lista desplegable;
3. **“Columna 2”** de la lista desplegable;
Por ejemplo,
Si se requiere unir más de dos tablas, es necesario hacer clic en el botón , después de lo cual se deben completar los campos necesarios.
Si se requiere eliminar la unión de tablas, es necesario hacer clic en el botón .
### **Filtros**
Los filtros permiten establecer condiciones para los datos seleccionados utilizando operadores de comparación y operadores lógicos.
Para establecer una condición, es necesario completar los campos:
1. **“Columna”** de la lista desplegable;
2. **“Operador”** de la lista desplegable;
3. **“Valor”** manualmente desde el teclado;
Por ejemplo,
Si se requiere combinar varias condiciones en una sola, por ejemplo, ((robots.is\_deleted = 0) AND (robots.id > 13)), es necesario utilizar operadores lógicos. Para ello, se debe seleccionar el operador deseado, haciendo clic en el ícono , para cambiarlo a OR, o , para cambiarlo a AND. Luego presione el botón , después de lo cual se deben completar los campos necesarios:
Si se requiere establecer una condición compleja para el Filtro, que incluya varios paréntesis, es necesario hacer clic en el botón , después de lo cual se deben completar los campos necesarios.
Si se requiere eliminar una condición, es necesario hacer clic en el botón .
### **Series del widget**
Las series del widget se utilizan para indicar las columnas de datos que se deben extraer de la base de datos. Definen qué datos se devolverán en los resultados de la consulta.
Para configurar las Series del widget, es necesario completar los campos:
1. **“Columna”** de la lista desplegable;
2. **“Operador”** de la lista desplegable;3. **“Nombre de la fila”** manualmente desde el teclado;
Por ejemplo,
Si se requiere mostrar datos adicionales en la leyenda, se debe presionar el botón .
### **Agrupación por**
Campo para configurar el proceso de combinación de filas de datos con los mismos valores en una columna (o columnas) específica en un solo conjunto, lo que permite realizar operaciones agregadas sobre estos grupos. Para combinar filas de datos, es necesario llenar el campo columna desde el menú desplegable;
### **Ordenación**
Campos para configurar el proceso de ordenamiento de datos en el conjunto resultante en un orden específico dependiendo de los valores en una o varias columnas. Para ordenar de forma ascendente, se debe ingresar en el campo “Ordenar por” el valor “ASC”. Para ordenar de forma descendente, el valor “DESC”. Luego es necesario llenar el campo “Columna” desde el menú desplegable;
### **Cantidad de filas**
Campo que se llena manualmente desde el teclado o con el contador . Este campo permite limitar la cantidad de registros que se devuelven en el resultado de la consulta para construir el Dashboard.
## Pruebas
Para asegurarse de que la consulta está configurada correctamente, es necesario presionar el botón , después de lo cual aparecerá una tabla con los datos sobre los cuales se construirá el Dashboard de Gráfico de Líneas.
Para mostrar el Dashboard en el panel, se debe presionar el botón “OK”.
Para eliminar todos los datos ingresados, se debe presionar el botón “Cancelar”.
Ejemplo:
Para mostrar un gráfico que muestre 10 Colas con la mayor cantidad de Tareas, es necesario ingresar en los campos correspondientes en la ventana "Configuración del widget" los datos:
## Modo constructor (ejemplo)
Es necesario llenar los campos:
**Tablas \***
*queues*
*tasks*
*task\_statuses*
**Unión de tablas**
| **Columna** | **Operador** | **Columna 2** |
| -------------- | ------------ | --------------------- |
| *queues.id* | *=* | *tasks.queue\_id* |
| *tasks.status* | *=* | *task\_statuses.code* |
**Filas del widget**
| **Columna** | | **Nombre de la fila** |
| ------------- | ------- | --------------------- |
| *queues.name* | | *name* |
| *tasks.id* | *COUNT* | *count* |
**Agrupación por**
*queues.name*
**Cantidad de filas**
*10000*
## Modo avanzado (ejemplo)
Es necesario llenar el campo:
**SQL**
```sql
SELECT
count(tasks.id) AS count,
queues.name AS name
FROM
queues LEFT JOIN tasks ON queues.id=tasks.queue_id
LEFT JOIN task_statuses ON tasks.status=task_statuses.code
WHERE
queues.is_deleted=0 AND tasks.is_deleted=0
GROUP BY
queues.name
LIMIT 10000
```
---
